Tubi riscaldati
Tubi riscaldati – informazioni generali
I tubi riscaldati con un fluido termovettore (vapore, acqua calda, olio diatermico) sono destinati al trasferimento, carico e scarico di sostanze che, durante il passaggio nel tubo, devono essere riscaldate, fuse e mantenute a temperatura costante ed elevata. Applicazione per fluidi come: olio, grasso, cera, resine, vernici, granuli, sostanze chimiche, adesivi, prodotti alimentari. Possono sostituire i tubi riscaldati elettricamente in applicazioni dove agenti termici come vapore tecnologico o olio diatermico sono facilmente disponibili o dove l’alimentazione elettrica non è consentita o non raccomandata. Spesso utilizzati per il carico/scarico di cisterne ferroviarie, è possibile anche l’impiego in atmosfere potenzialmente esplosive.
Come tubo di base viene utilizzato un tubo in PTFE trecciato o in acciaio. Un tubo di riscaldamento (in PTFE o altro materiale plastico) viene avvolto attorno a questo tubo. L’assemblaggio del tubo è dotato di uno strato di isolamento termico, rivestimento esterno e tappi terminali. L’ingresso e l’uscita del tubo di riscaldamento possono essere su un solo lato o su entrambi i lati dell’assemblaggio.
Eccellenti tubi in PTFE per processo CORROFLON o BIOFLEX ULTRA sono disponibili anche nella versione CH. Questi tubi possono essere dotati di raccordi con rivestimento interno in PTFE esteso attraverso il raccordo e svasato sulla superficie di tenuta. Utilizzati nell’industria alimentare e per il carico/scarico di sostanze chimiche pericolose.
Esiste anche un altro tipo di tubo riscaldato, il tubo a camicia (un doppio tubo in acciaio – il tubo di base si trova all’interno del tubo di riscaldamento esterno, la camicia). Questi tubi sono realizzati utilizzando tubi metallici flessibili per pressione.
Tubo di base

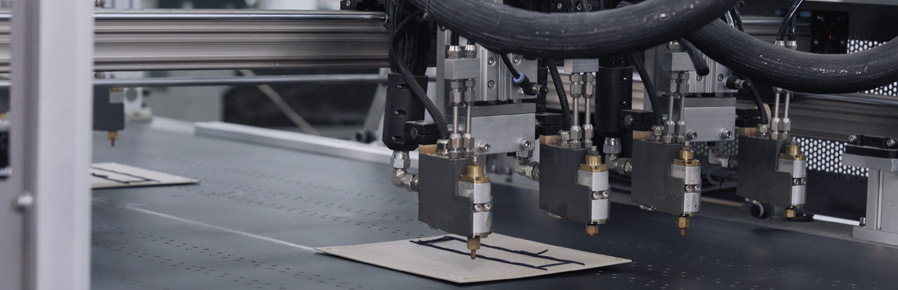

ETH, tubi flessibili riscaldati elettricamente, sono destinati al trasferimento, carico e scarico di sostanze che, durante il passaggio nel tubo, devono essere riscaldate, fuse e mantenute a temperatura costante ed elevata. Applicazioni per fluidi come: olio, grasso, cera, resine, adesivi hot melt, vernici, granuli, prodotti alimentari. Sono ampiamente utilizzati per il dosaggio di adesivi hot melt. Su richiesta, possono essere prodotti in versione EX, secondo la direttiva ATEX per l’utilizzo in atmosfere potenzialmente esplosive. Esiste anche una versione a doppio tubo riscaldato progettata specificamente per la produzione di schiuma poliuretanica e tubi per sistemi di analisi dei gas di scarico.
I tubi flessibili riscaldati elettricamente sono composti da:
- tubo di base (assemblaggio tubo) con raccordi, resistente a pressione, temperatura e al fluido trasportato;
- elemento riscaldante e sensore di temperatura;
- isolamento termico;
- rivestimento esterno e tappi terminali;
- tubo di collegamento, spina e regolatore di temperatura.
Struttura del tubo
Il tubo di base viene scelto in base alla pressione di esercizio e alla portata richiesta. Il tubo in PTFE con treccia in acciaio inox è il più comune. Il materiale di questo tubo offre un’eccellente resistenza chimica e termica (fino a 250°C) e un coefficiente di attrito molto basso. Per temperature superiori a 250°C si utilizzano tubi metallici.
Raccordi
I raccordi del tubo (filettati, a saldare o a flangia) su entrambe le estremità vengono selezionati secondo le specifiche del cliente. Tubes International fornisce tubi flessibili riscaldati elettricamente con praticamente tutti i tipi di raccordi disponibili sul mercato.
Elemento riscaldante e sensore di temperatura
L’elemento riscaldante e il sensore di temperatura sono avvolti elicoidalmente attorno al tubo di base. La potenza dell’elemento riscaldante dipende dalla temperatura da mantenere, dal diametro e dalla lunghezza del tubo. La tensione di alimentazione è solitamente 230 V (opzionalmente 12 ÷ 500 V). Come standard vengono utilizzati sensori di temperatura di tipo PT100, termocoppie di tipo J e K, ma sono disponibili anche altri sensori, ad esempio NI120, NTC.
Isolamento termico
Il tipo di isolamento termico dipende dalla temperatura di esercizio. La schiuma elastomerica viene utilizzata per temperature fino a 100°C, la schiuma siliconica fino a 250°C, l’isolamento in fibra di vetro per temperature più elevate.
Rivestimento esterno e tappi terminali
La treccia in poliammide viene solitamente utilizzata come rivestimento esterno, ma sono disponibili anche treccia in acciaio, poliuretano, silicone o fibra di vetro. Esistono due opzioni di tappi terminali: rigidi e morbidi. I tappi rigidi in poliammide riducono la lunghezza libera e flessibile del tubo tra i raccordi, ma riducono anche il carico sul punto critico di collegamento raccordo-tubo. I tappi morbidi in elastomero, grazie alla loro flessibilità, sono consigliati per tubi corti.
Treccia standard in poliammide
Tubo corrugato in poliuretano
Treccia in fibra di vetro
Tubo corrugato in poliammide
Tubo metallico a spirale
Treccia in acciaio
Treccia in gomma siliconica
Tappi terminali
I tappi terminali sono disponibili in due varianti: rigidi e morbidi. I tappi rigidi in poliammide riducono la lunghezza libera e flessibile del tubo tra i raccordi, ma riducono anche il carico sul punto di collegamento raccordo-tubo. I tappi morbidi in elastomero sono consigliati per tubi corti grazie alla loro flessibilità.
Tappi rigidi
Tappi morbidi
Tubo di collegamento, spina e regolatore di temperatura.
Il tubo flessibile riscaldato elettricamente è dotato di un tubo di collegamento, ad esempio lungo 1,5 m, con o senza spina. I tubi possono essere utilizzati con un regolatore di temperatura del cliente oppure forniti con diversi tipi di regolatori di temperatura, inclusi i più semplici mini regolatori integrati nel tubo, ma anche regolatori multicanale per la gestione di più tubi.
Tubi in gomma con sistema di riscaldamento integrato
I tubi in gomma riscaldati elettricamente costituiscono una categoria molto particolare di tubi flessibili: l’elemento riscaldante viene avvolto sullo strato interno del tubo in gomma e vulcanizzato. Il sensore di temperatura rileva la temperatura direttamente nella parete del tubo. Il tubo non si distingue visivamente da un normale tubo in gomma. Questi tubi (ad esempio in gomma NBR) sono utilizzati soprattutto nell’industria alimentare per il trasferimento di grassi e altri prodotti alimentari.
Tubi in PTFE CORROFLON e BIOFLEX ULTRA riscaldati elettricamente
Sono realizzati utilizzando come base eccellenti tubi di processo in PTFE CORROFLON o BIOFLEX ULTRA. Questi tubi possono essere dotati di raccordi con rivestimento interno in PTFE esteso attraverso il raccordo e svasato sulla superficie di tenuta. Utilizzati nell’industria alimentare e per il carico/scarico di sostanze chimiche pericolose.
Elenco prodotti:
Tubi riscaldati elettricamente
Tubi riscaldati con fluido termovettore
Tubi analitici per analizzatori di gas di scarico
Tubi in PTFE con tubo riscaldante avvolto elicoidalmente
Tubi in gomma riscaldati
Tubi riscaldati gemellati
Potrtai nelbuje per un'offerta disponibile per questo prodotto opure non elineato?
FAQ – Tubi riscaldati:
I sensori PT100 sono i più comuni nei tubi riscaldati. Nella lavorazione delle materie plastiche sono diffusi anche i termocoppie di tipo J (Fe-CuNi) e, talvolta, quelli di tipo K (NiCr-Ni). I sensori NI120 vengono spesso utilizzati nei sistemi Hot Melt.
Sì. Ogni tubo riscaldato, a seconda del materiale di cui è composto, presenta fattori di correzione della pressione che devono essere considerati nei calcoli. Ad esempio, un tubo in PTFE con diametro di 8 mm, che ha una pressione massima di esercizio di 200 bar a temperatura ambiente, funzionerà fino a un massimo di 166 bar a +250°C (fattore di correzione 0,83).
Il tubo riscaldato viene selezionato individualmente per ogni specifica applicazione. Pertanto, per effettuare la scelta corretta, è necessario fornire informazioni sul fluido, pressione di esercizio, temperatura da mantenere, movimenti previsti, tensione di alimentazione, tipo di sensore richiesto e parametri del tubo come diametro, lunghezza e tipo di raccordi.
Solo i tubi riscaldati appositamente progettati con resistenze e sensori in versione “Ex” possono operare in zone a rischio di esplosione.
I tubi riscaldati elettricamente sono spesso utilizzati in estrusori, macchine Hot Melt, avvolgitrici, bordatrici e analizzatori di gas di scarico.
