Raccordi a griffa (Klauenkupplungen)
Raccordi a griffa – informazioni generali
I raccordi a griffa sono ampiamente utilizzati per aria e acqua nell’industria e nell’edilizia. Entrambe le metà del raccordo sono identiche: non c’è distinzione tra maschio e femmina. Ogni parte ha due griffe (claws) che si inseriscono nelle apposite scanalature della parte opposta. Per questo motivo possono essere collegati facilmente: basta premere le due parti insieme e ruotare. Tuttavia, solo gli elementi dello stesso tipo, con la stessa distanza tra le griffe, possono essere collegati tra loro. I raccordi a griffa si suddividono nei seguenti tipi:
- distanza tra le griffe 42 mm – raccordi aria compressa tipici europei;
- distanza tra le griffe 40 mm – raccordi acqua tipici, detti anche raccordi GEKA;
- distanza tra le griffe 41 mm – raccordi aria compressa americani (tipo US);

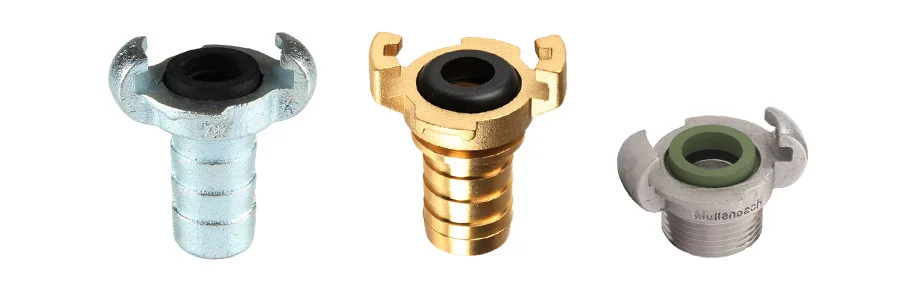

I raccordi a griffa sono realizzati in ghisa zincata, ottone, acciaio inox e sono sempre dotati di una guarnizione in gomma NBR resistente all’olio (Viton per l’acciaio inox).
La gamma di prodotti comprende:
- raccordi con codolo per tubo (da 10 a 38 mm);
- raccordi con filetto maschio o femmina;
- tappi ciechi;
- raccordi a Y dotati di raccordi a griffa.
I raccordi a griffa vengono montati sui tubi con fascette stringitubo in ferro malleabile o altre fascette.
I raccordi a griffa trovano applicazione nel trasferimento di aria compressa, nel collegamento di utensili pneumatici e sistemi pneumatici, negli impianti idrici industriali, nei cantieri, in agricoltura e orticoltura.
Elenco prodotti:
Potrtai nelbuje per un'offerta disponibile per questo prodotto opure non elineato?
FAQ – Raccordi a griffa:
La distanza tra le griffe è rilevante, poiché esistono diversi tipi di raccordi a griffa. Le distanze più comuni sono 42mm, 41mm e 40mm (i cosiddetti raccordi GEKA). Non collegare mai raccordi con distanze tra le griffe differenti.
Sì, è importante. Prima di scegliere il materiale, è necessario determinare per quale fluido verranno utilizzati questi raccordi. I materiali standard includono ghisa zincata, ottone e acciaio inox. Inoltre, occorre scegliere il materiale della guarnizione: NBR o Viton.
I raccordi a griffa (con la stessa distanza tra le griffe) si collegano premendo i due raccordi uno contro l’altro e ruotandoli. Le griffe si incastrano negli spazi delle griffe della metà opposta.
