Produzione di tubi flessibili assemblati ultra alta pressione (UHP) fino a 4000 bar
Tubes International offre servizi di assemblaggio UHP presso il proprio laboratorio interno, dove vengono prodotti tubi flessibili completi (tubi con raccordi) con pressione di esercizio fino a 4000 bar. La produzione è eseguita da personale certificato, utilizzando materiali rigorosamente controllati. Tutti gli assemblaggi vengono collaudati a pressione prima della consegna al cliente.

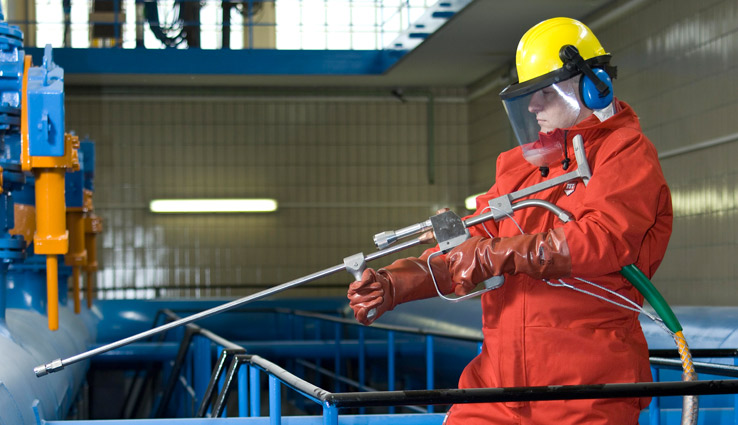

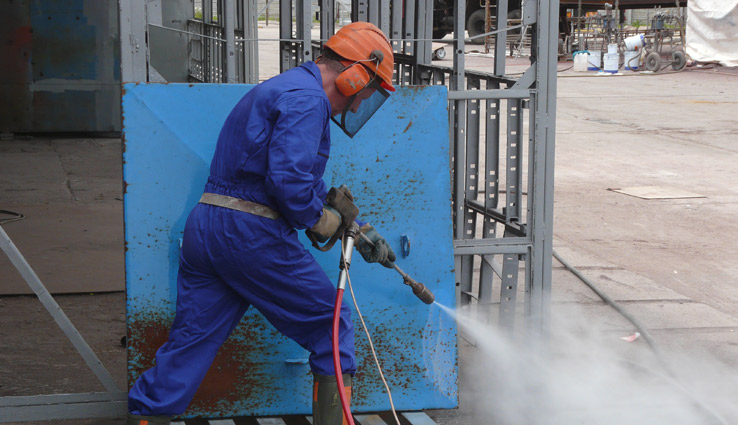

Applicazioni:
Tubi UHP
Capacità produttive:
| Working pressure | up to 4000 bar |
|---|---|
| Burst pressure | from 8000 bar |
| Inner diameter | 4,5 mm |
| Outer diameter | 15,3 mm |
| Minimum bending radius | 250 mm |

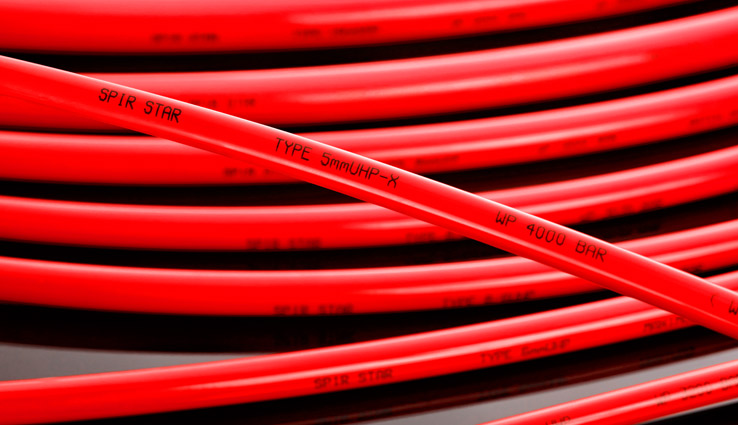

Tubes International utilizza tubi Spir Star® per produrre assemblaggi di tubi fino a 4000 bar.

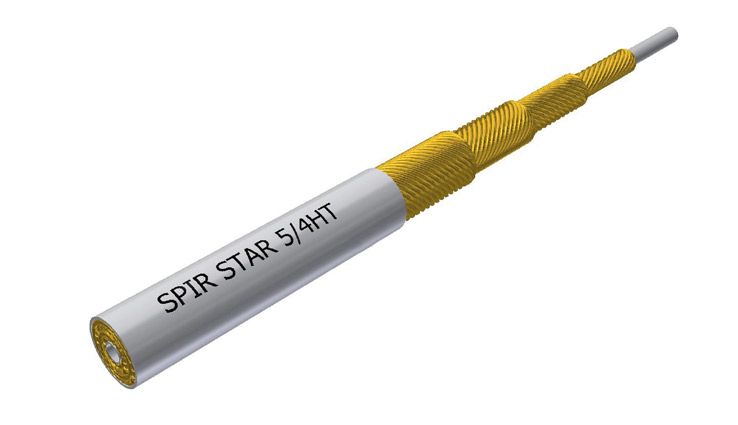

Costruzione e marcatura del tubo
Esempio: 5/4 HT (codice: SS-HT-05-4HT)
Diametro interno del tubo DN 5 [mm]
Numero di trecce principali (4)
Versioni:
DC1 – doppio strato esterno PA/PUR
H – versione rinforzata, pressione di esercizio più elevata
HT – per alte temperature, elevata resistenza chimica
K – treccia aggiuntiva nello strato esterno
M – per servizio metanolo, strato interno in PA11
OK – treccia esterna aggiuntiva in acciaio inox
PPA – strato interno in PVDF, esterno in poliammide
R – strato esterno rinforzato e più spesso
W – due strati aggiuntivi di filo a spirale speciale
WL – maggiore flessibilità versione W
Pagina del catalogo:
Raccordi UHP

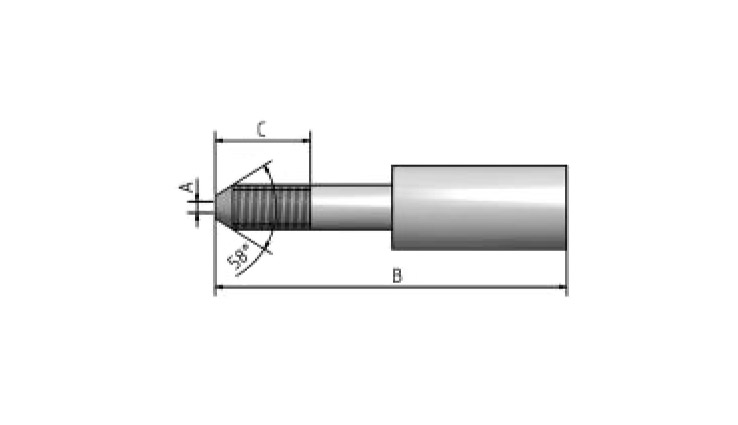

| Male thread HP 1/4"-28 UNF LH |
|---|
| Male thread HP 3/8"-24 UNF LH |
| Male thread HP 9/16"-18 UNF LH |
| Male thread HP M14x1,5 LH |

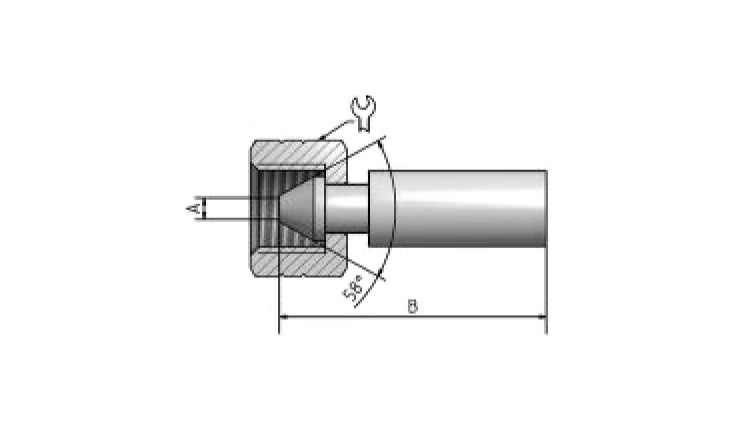

| Female thread 9/16"-18 UNF M type |
|---|
| Female thread HP 9/16"-18 UNF |
|---|
Accessori per tubi Spir Star
Limitatore di curvatura

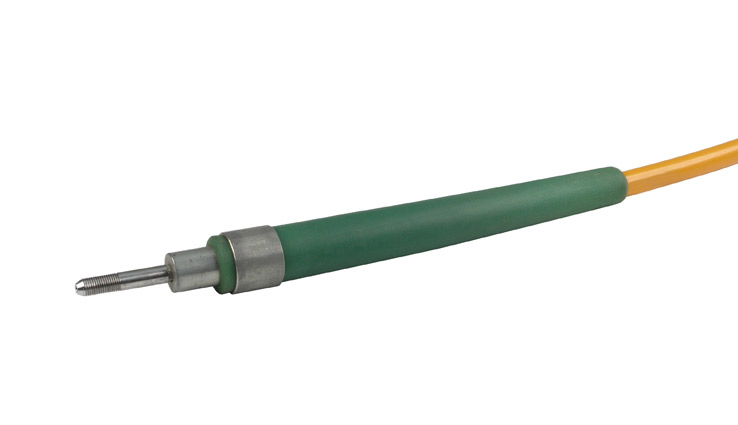

I limitatori di curvatura in poliuretano aumentano notevolmente la sicurezza operativa e prolungano la durata del tubo. Sono leggeri e facili da installare. Progettati per tubi ad ultra alta pressione. Per tubi con pressione di esercizio inferiore e per altre applicazioni, utilizzare limitatori standard in gomma. La selezione avviene in consultazione con Tubes International.
Impugnatura di sicurezza per tubo

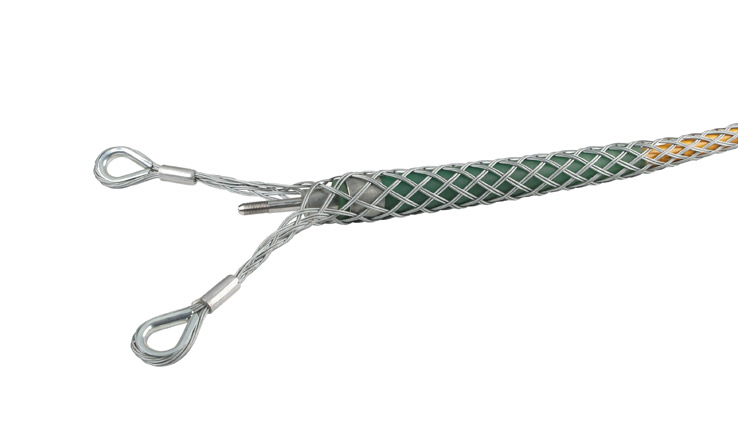

L’impugnatura di sicurezza in acciaio è una rete utilizzata per proteggere l’operatore in caso di, ad esempio, frustata di un raccordo. L’installazione è molto semplice, anche su impianti in funzione: il gruppo tubo viene scollegato dal sistema da un lato per il tempo necessario al montaggio. Se il gruppo tubo si rompe nella connessione raccordo-tubo o il raccordo si stacca improvvisamente, la rete si stringe e si contrae sul tubo, limitandone i movimenti e fermandolo.
Tubo di protezione

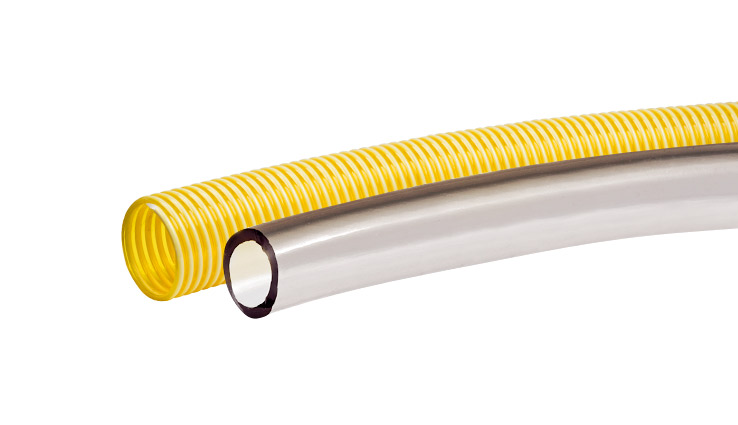

Per proteggere la superficie esterna del tubo, è possibile applicare un tubo aggiuntivo come copertura. La guaina in plastica rinforzata con spirale protegge i tubi Spir Star® per applicazioni Waterblast dove si verifica un elevato attrito con il suolo. La guaina in plastica, senza rinforzo, protegge i tubi per idraulica ad alta pressione dove l’attrito è minore ed è importante mantenere la massima flessibilità. Per abbinare correttamente il tubo protettivo al tubo Spir Star®, il diametro della boccola del tubo Spir Star® dopo la pressatura deve essere inferiore al diametro interno del tubo di protezione.
Collaudo dei gruppi tubo
Ogni tubo UHP prodotto viene collaudato fino a 4800 bar. Per ogni gruppo tubo UHP viene rilasciato un certificato che attesta l’esecuzione del test di pressione.
L’officina di Tubes International è dotata di apparecchiature che consentono il collaudo di gruppi tubo completi, assemblaggi riparati o modificati con pressione di esercizio fino a 4000 bar e 6000 bar. L’utilizzo di un innovativo azionamento elettrico combinato con un sistema di automazione nella macchina, in grado di eseguire test di pressione fino a 6000 bar, permette di specificare ogni fase del test in conformità ai requisiti della norma ISO 1402.
