Innesti rapidi UHP (ultra alta pressione)
Innesti rapidi UHP – informazioni generali

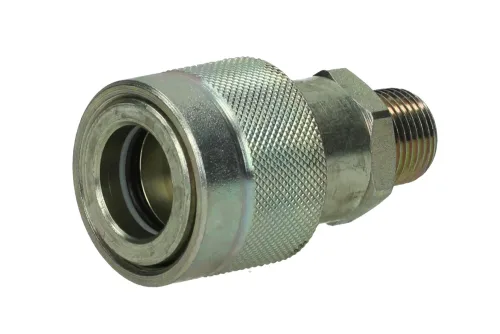

La serie è progettata appositamente per l’ultra alta pressione. L’ampia gamma di prodotti consente di utilizzare gli innesti anche nelle applicazioni più esigenti. Questi innesti sono realizzati in acciaio temprato per garantire una maggiore durata. Sono compatti e facili da collegare. Il design unico di questi innesti minimizza le possibili perdite di fluido e previene l’ingresso d’aria, mantenendo così pulito l’innesto. I tappi ciechi forniti di serie con gli innesti offrono una protezione aggiuntiva contro lo sporco. Su richiesta sono disponibili versioni con anello di sicurezza che impedisce lo scollegamento accidentale.
Esempi di applicazione degli innesti rapidi UHP:
- estrattori di cuscinetti,
- allentatori di bulloni,
- attrezzature di soccorso,
- macchine tagliatubi,
- attuatori di precisione,
- utensili rotanti,
- chiavi dinamometriche idrauliche.
La serie Flat-Face a secco è stata sviluppata per soddisfare le rigorose esigenze delle applicazioni idrauliche a ultra alta pressione. La superficie piatta facilita il controllo della pulizia della zona di collegamento. Inoltre, la serie è progettata per l’uso con una sola mano: basta inserire il maschio nella femmina senza alcun posizionamento. Il maschio si blocca automaticamente nella femmina. Per scollegare, ruotare la ghiera di bloccaggio di 30° e poi tirarla indietro per rilasciare il maschio. Il tappo cieco con eliminatore di pressione integrato risolve il problema della pressione residua che talvolta si trova sul lato maschio, rendendo difficile il collegamento. Premendo il pulsante sul tappo cieco, la pressione interna viene facilmente eliminata e il maschio può essere inserito senza difficoltà.
- Considerare la pressione di esercizio dell’innesto rapido, la portata, la perdita di carico e il tipo di tenuta.
- Valutare la protezione contro lo scollegamento accidentale.
- Non collegare gli innesti sotto pressione.
- Mantenere pulito l’innesto rapido (pulire la superficie della femmina e del maschio prima di ogni collegamento).
- Utilizzare tappi ciechi e cappucci ogni volta che la femmina e il maschio sono separati, poiché proteggono gli innesti rapidi da sporco e detriti. È importante pulire la femmina e il maschio ogni volta prima di applicare i tappi ciechi e i cappucci. Il tappo cieco e il cappuccio devono essere collegati ogni volta che l’innesto è collegato.
- Controllare regolarmente lo stato del maschio, della femmina e delle guarnizioni e sostituirli se necessario.
Tappo speciale con eliminatore di pressione progettato per i maschi delle serie 115 e 116. Risolve il problema della pressione residua che talvolta rimane sul lato maschio e impedisce il collegamento alla femmina. Premendo il pulsante sul tappo, la pressione residua viene facilmente eliminata e l’innesto rapido può essere collegato senza sforzo. Codice tappo con eliminatore di pressione: CJ-HP-101154102.
Elenco prodotti:
