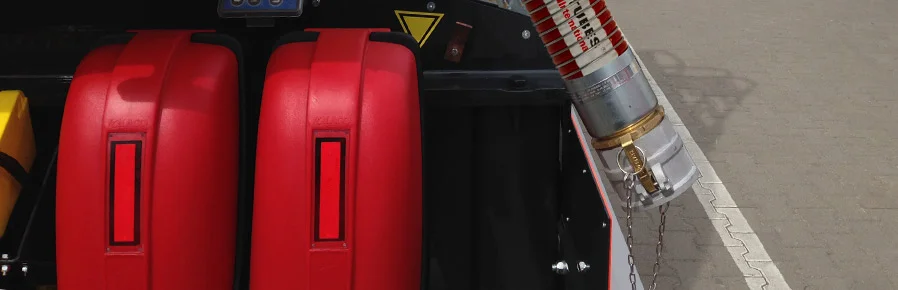

Raccordi CAMLOCK
Raccordi CAMLOCK – informazioni generali
I raccordi CAMLOCK costituiscono una gamma di raccordi molto popolari, riconosciuti e affidabili per applicazioni industriali, in particolare nei settori petrolifero, del gas e chimico. Le specifiche dei raccordi sono state definite inizialmente dallo standard militare statunitense MIL-C-27487 (A-A-59326) e sono regolate anche dalle norme europee EN 14420-7 (ex DIN 2828). Grazie al design semplice, i raccordi CAMLOCK sono estremamente facili da utilizzare. Per collegarli, è sufficiente inserire l’adattatore nel raccordo con le leve alzate. Per bloccare l’adattatore, entrambe le leve devono essere abbassate contemporaneamente. Le leve si agganciano nella scanalatura dell’adattatore, bloccandolo e serrandolo. Una guarnizione piatta in elastomero nella scanalatura del raccordo assicura la tenuta. Un perno di sicurezza nei fori del raccordo può offrire una protezione aggiuntiva contro l’apertura accidentale delle leve e la disconnessione.
I raccordi CAMLOCK sono realizzati in alluminio, ottone (bronzo), acciaio inox AISI 316, polipropilene rinforzato con fibra di vetro. Disponibili in una gamma di dimensioni da 1/2″ a 8″ (DN13 a DN200). I raccordi e gli adattatori sono disponibili con filettatura femmina e maschio BSP e NPT, con codolo zigrinato per tubo e con codolo liscio per fascetta di sicurezza, con flange PN16 e ANSI, con estremità da saldare, tappi ciechi CAMLOCK e adattatori. Un’ampia scelta di materiali di tenuta (NBR, EPDM, Viton, CR, PTFE / guarnizioni a cappuccio in Viton, ecc.) consente l’adattamento a specifici fluidi chimici. La pressione di esercizio dei raccordi CAMLOCK varia da pochi fino a oltre dieci bar e dipende da dimensione e materiale.
I raccordi CAMLOCK non devono essere utilizzati per aria, gas o vapore.
Per alcune applicazioni sono disponibili raccordi CAMLOCK ad alta pressione con finiture speciali e pressione di esercizio di alcune decine di bar. Per la scelta del raccordo, contattare Tubes International.
Un tubo flessibile assemblato con raccordi CAMLOCK può essere dotato di SAFETY BUMPS – speciali tappi ciechi in plastica con maniglie che facilitano le operazioni, ad esempio quando il tubo viene estratto dal tubo di carico di un’autocisterna. Come protezione aggiuntiva, la cinghia SAFETY LOCK previene la disconnessione accidentale del raccordo CAMLOCK standard.
Oltre ai raccordi CAMLOCK standard, sono disponibili anche raccordi CAMLOCK con meccanismo di bloccaggio che protegge dalla disconnessione – vedi: raccordi CAMLOCK con sistema di bloccaggio.
Il raccordo SAFLOK® è una variante dei raccordi CAMLOCK con uno speciale meccanismo di bloccaggio per evitare la disconnessione accidentale. Viene utilizzato ovunque sia necessario escludere totalmente il rischio di disconnessione dovuto ad apertura accidentale delle leve, vibrazioni o pulsazioni di pressione, ma dove è comunque fondamentale la rapidità di collegamento e scollegamento. Il design della maniglia è diverso da quello standard, in quanto dotato di blocchi di sicurezza a molla che bloccano le maniglie in posizione chiusa. Quando le leve vengono abbassate e chiuse, i blocchi di sicurezza si inseriscono automaticamente. Per sbloccare, è sufficiente tirare i blocchi di sicurezza durante l’apertura del raccordo.
I raccordi SAFLOK® sono compatibili con altri raccordi CAMLOCK secondo lo standard MIL-C-27487 – è possibile utilizzare adattatori standard. Sono disponibili anche ricambi – maniglie con blocchi di sicurezza e perni. I raccordi da 1/2″ sono forniti con filettatura da 1/2″ e raccordo da 3/4”. I raccordi SAFLOK® sono realizzati in acciaio inox AISI 316 e guarnizione NBR.
Elenco prodotti:
Potrtai nelbuje per un'offerta disponibile per questo prodotto opure non elineato?
FAQ – Raccordi CAMLOCK:
I raccordi CAMLOCK sono destinati al carico e scarico di materiali liquidi.
I raccordi CAMLOCK possono essere assemblati con strumenti standard disponibili in ogni officina.
Sì. Tuttavia, è importante ricordare che una temperatura più elevata riduce la pressione massima ammissibile dei raccordi CAMLOCK in polipropilene. Un aumento della temperatura fino a 70°C comporta una riduzione della pressione del 40%.
Ad esempio, un raccordo CAMLOCK da 3” in polipropilene ha una pressione massima ammissibile di 4 bar a 20°C, ma a 70°C la pressione massima ammissibile è di 2,4 bar.
NBR, EPDM, VITON, CR (neoprene), PTFE/NBR, PTFE, EPDM, FEP/silicone, GYLON®
Sì. Nella gamma da ½” a 4”, i raccordi saranno pienamente compatibili con quelli di altri produttori. Tuttavia, per dimensioni superiori a 4”, esiste il rischio che i raccordi non siano compatibili; per questo motivo si consiglia di utilizzare un set completo di raccordi dello stesso fornitore.
