Collettori di valvole – informazioni generali
I collettori di valvole integrano più valvole in un unico corpo comune. Vengono installati nei sistemi di controllo e misura, direttamente prima dei manometri o dei trasmettitori di pressione, per proteggere questi strumenti da eventuali danni. Gli ingressi del collettore sono collegati alle linee di processo, mentre le uscite sono collegate agli strumenti di misura. La manipolazione delle valvole del collettore consente di effettuare misurazioni sicure della pressione statica, isolare uno strumento di misura dalla linea di processo, sfiatare o scaricare il fluido dalla linea strumentale, calibrare lo strumento. I collettori di valvole sono comunemente utilizzati con trasmettitori di pressione differenziale. Misurando la differenza di pressione in due punti del sistema di processo (misura della pressione differenziale), è possibile determinare la portata, misurare il livello del fluido in serbatoi chiusi, ispezionare facilmente pompe e filtri. I collettori di valvole sono ampiamente impiegati negli impianti industriali, in particolare nell’industria chimica e petrolchimica (Oil & Gas). Tubes International offre collettori di valvole a 1, 2, 3, 4 e 5 vie prodotti da HAM-LET ASTAVA.
Un esempio della configurazione più semplice è il collettore a 2 vie con un ingresso, un’uscita principale e un’uscita di sfiato. Un manometro viene collegato all’uscita principale, mentre l’uscita di sfiato rimane libera. Per controllare la pressione nel sistema, si apre la valvola di intercettazione e la pressione viene inviata al manometro. Per scaricare la pressione dal manometro senza danneggiarlo, si chiude prima la valvola di intercettazione e poi si apre la valvola di sfiato, che rilascia la pressione dal manometro. Con il collettore di valvole installato sulla linea di processo, è possibile misurare la pressione nel sistema in qualsiasi momento, in modo sicuro e semplice.
- in acciaio inox AISI 316 di serie, disponibili anche in materiali speciali come titanio, acciaio Duplex, leghe di nichel (Alloy C-276), Monel (Alloy 400), acciaio 6 Mo, tutti estremamente resistenti alla corrosione.
- tutti i blocchi valvole sono conformi alla norma NACE MR-01-75 / MR-01-03 (riguarda la resistenza alla criccatura da solfuri, che si verifica quando petrolio o gas contengono idrogeno solforato – H2S);
- tracciabilità completa dei materiali per tutti i componenti;
- pressione di esercizio max. 690 bar (per costruzioni speciali); 400 o 600 bar di serie a seconda del materiale di tenuta; intervallo di temperatura di esercizio da -50ºC a +540ºC (per valvole con tenuta Grafoil®);
- dotate di valvole a spillo, in cui lo spillo di chiusura del flusso è dotato di punta sferica in ceramica (Al2O3), dura, non rotante nella sede, prolungando così significativamente la durata della valvola;
- tenuta tra premistoppa e corpo tramite accoppiamento metallo-metallo nel corpo valvola; il collegamento è fissato con un perno di bloccaggio; versione speciale con tenuta metallo-metallo nella sede, protezione contro emissioni fuggitive;
- stelo valvola in acciaio AISI 316 Ti rivestito in carburo di cromo per prevenire il grippaggio dello stelo e prolungare la durata dei cicli; la tenuta posta sotto la filettatura dello stelo protegge la filettatura; filettatura stelo rullata;
- stelo valvola sigillato tramite anelli di tenuta (tipo PACKING, per materiali “duri” – Grafoil®, PTFE) o tramite o-ring (tipo ORING, per elastomeri – Viton, NBR, perfluor (FFKM), EPDM); temperatura e pressione di esercizio dipendono dal materiale di tenuta utilizzato;
- la manopola “T” è fornita di serie per la valvola, opzionalmente disponibile come AT “anti-manomissione” o LD (con dispositivo di bloccaggio).
- blocchi valvole per montaggio remoto e diretto: connessioni filettate NPT e BSP, raccordi LETLOK®, flange speciali IEC61518 / DIN19213 (standard per il collegamento di trasmettitori di pressione con blocchi valvole);
- tutti i blocchi valvole sono testati in fabbrica.
La punta di chiusura del flusso è dotata di sfera in ceramica (Al2O3)
Lo spillo che chiude il flusso ha una punta sferica in ceramica (Al2O3)[/fusion_text][/fusion_builder_column_inner][/fusion_builder_row_inner]
A –
Rosso: Valvola di sfiato
progettata per rilasciare la pressione presente nella valvola.
B – Blu: Valvola di intercettazione
utilizzata per aprire e chiudere la valvola.
C – Verde: Valvola di equalizzazione della pressione
utilizzata per equalizzare la pressione tra due uscite del collettore di valvole.
Opzioni delle manopole delle valvole
T – standard,
AT – “anti-manomissione”
LD – con dispositivo di bloccaggio (chiave per manopola AT da ordinare separatamente)
Elenco prodotti:
Collettori a 1 valvola
Collettori a 2 valvole
Collettori a 3 valvole

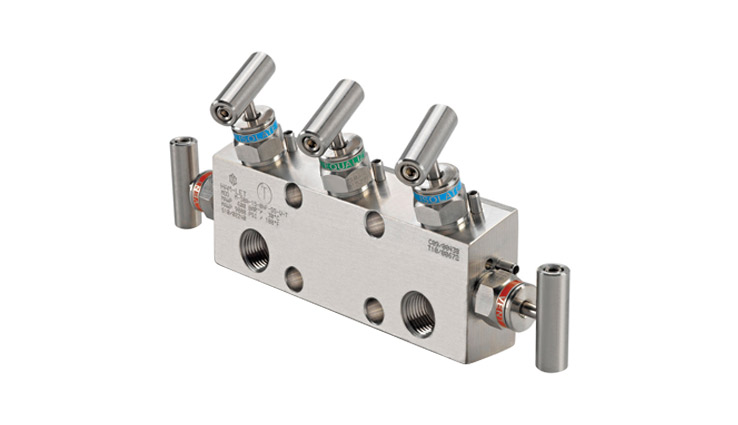

Collettori a 5 valvole
