Innesti rapidi idraulici
 | |

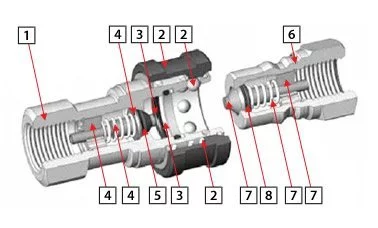

| Presa: 1 – corpo 2 – meccanismo di bloccaggio (boccola, molla, sfere d’acciaio) 3 – guarnizione (O-ring, anello di arresto) 4 – valvola (testa valvola, molla, supporto valvola) 5 – guarnizione valvola (O-ring) | Spina: 6 – corpo 7 – valvola (testa valvola, molla, supporto valvola) 8 – guarnizione valvola (O-ring) |
le>
| passaggio libero | chiusura automatica su un lato | chiusura automatica su entrambi i lati | chiusura automatica su entrambi i lati, dry-break (senza perdite) |
 |  |  |  |
| senza valvole | valvola solo sul lato alimentazione (più spesso nella presa) | valvole sia sulla presa che sul lato spina | valvole sia sulla presa che sul lato spina, (superficie piatta – “flat face” e tenuta appropriata |
 |  |  |  |
Gli innesti rapidi sono prodotti secondo standard generalmente riconosciuti o secondo gli standard del produttore. I più comuni in ambito idraulico:
- ISO 7241-1 A (ISO-A)
- ISO 7241-1 B (ISO-B)
- ISO 16028 (ISO-F)
Gli standard definiscono i requisiti dimensionali per prese e spine, i requisiti di resistenza (pressione di esercizio, pressione di scoppio) e altri (portata, resistenza del collegamento, volume di perdita, ecc.). I requisiti dimensionali riguardano in particolare il profilo della spina (forma e dimensioni). La produzione secondo lo stesso standard di profilo garantisce la cosiddetta “intercambiabilità” e consente il collegamento di prese e spine di diversi produttori. Tuttavia, questo collegamento non garantisce tutte le caratteristiche funzionali di un set originale di innesti (presa e spina dello stesso produttore) e deve essere opportunamente verificato.
Eliminatore di pressione
L’impiego di una presa o di un maschio dotati di eliminatore di pressione facilita il collegamento degli innesti rapidi quando la pressione residua nel sistema è elevata. L’eliminatore, una piccola valvola di scarico con due piccoli fori, è integrato nella presa o nel maschio. Una volta collegato l’innesto rapido, la valvola di scarico si apre e il fluido fuoriesce attraverso i fori, provocando una riduzione della pressione statica.

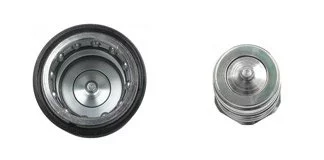

| presa e maschio senza eliminatore | valvola senza eliminatore |
 |  |
| presa e maschio con eliminatore | valvola con eliminatore |
 |  |
Gli innesti rapidi ISO-F possono essere dotati di eliminatore di pressione esclusivamente sul lato del maschio. Nel maschio ISO-F con eliminatore di pressione è presente uno spazio supplementare all’interno del corpo, nel quale entra l’olio in pressione durante il collegamento alla presa. Di conseguenza, la pressione statica diminuisce (nel tubo flessibile sul lato del maschio) e l’innesto rapido può essere collegato facilmente.
| presa senza eliminatore | maschio senza eliminatore |
 |  |
| maschio con eliminatore | |
 |
Protezione contro lo scollegamento accidentale
Lo scollegamento degli innesti rapidi standard richiede l’arretramento del manicotto di bloccaggio del maschio nella presa. Per evitare scollegamenti accidentali, alcuni innesti rapidi sono dotati di un sistema di sicurezza del manicotto che impedisce l’arretramento e lo scollegamento involontario. Questa funzione viene realizzata mediante un anello di sicurezza supplementare (che deve essere spostato verso il manicotto e ruotato) oppure mediante un perno di sicurezza (blocco di sicurezza: la rotazione del manicotto è possibile solo nella corretta posizione dell’intaglio presente sul manicotto).
| anello di sicurezza | perno di bloccaggio |
| innesto rapido sbloccato | innesto rapido sbloccato |
| innesto rapido bloccato | innesto rapido bloccato |
Sistema “Push-Pull”
L’impiego di innesti rapidi “push-pull” protegge le tubazioni flessibili dalla rottura in caso di trazione accidentale (ad esempio quando un trattore si allontana dalla seminatrice: il collegamento meccanico è già stato sganciato ma il circuito idraulico è ancora collegato). Il sistema “push-pull” funziona correttamente solo se la presa è fissata al corpo della macchina (alloggiamento) tramite un manicotto di bloccaggio zigrinato (vedi figura sotto). Quando il tubo flessibile è sottoposto a trazione, l’innesto rapido si scollega automaticamente. Ciò evita danni all’impianto idraulico e possibili perdite di olio. Esistono inoltre innesti rapidi con funzione di sgancio di emergenza.
“One hand operation” – collegamento e scollegamento con una sola mano
Per collegare un innesto rapido standard, è necessario arretrare il manicotto di bloccaggio e inserire il maschio nella presa. Per aumentare la facilità d’uso, alcuni innesti rapidi consentono il collegamento (e lo scollegamento) con una sola mano. Il collegamento avviene automaticamente semplicemente inserendo il maschio nella presa. Per scollegare questo tipo di innesto, è sufficiente arretrare il manicotto di bloccaggio e il maschio verrà espulso automaticamente.
Azionamento con una sola manoStandard
Tipo di materiale:
Innesti rapidi idraulici in acciaio al carbonio

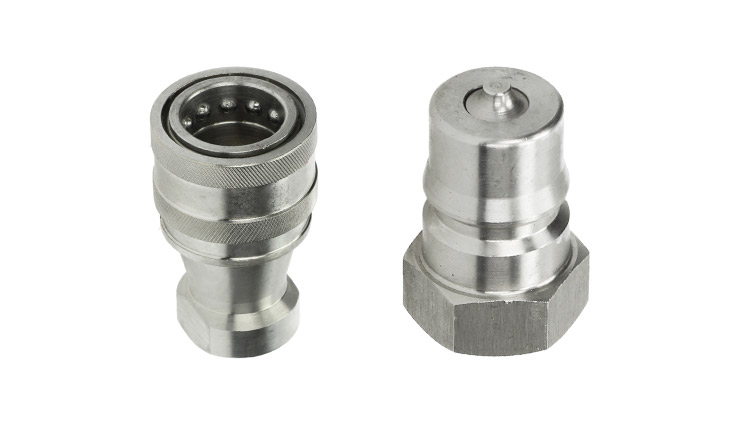

Innesti rapidi idraulici in acciaio inox

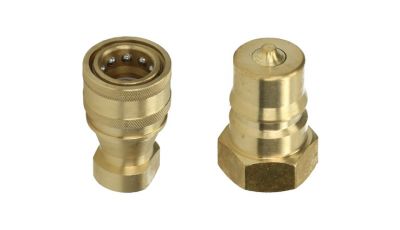

Innesti rapidi idraulici in ottone
