Tubi in gomma per vapore
Tubi flessibili in gomma per vapore – esempi di applicazione:
Selezione di tubi flessibili in gomma per vapore
Tubo mandata per vapore saturo STEAM STAR/6
Strato interno: Gomma EPDM nera
Rinforzo: Treccia sintetica
Strato esterno: Gomma EPDM nera
Temp. di esercizio: da -40°C a +170°C
Pressione di esercizio: 6 bar
Tubo mandata per vapore surriscaldato VICTORIA®
Strato interno: Gomma EPDM nera
Rinforzo: Doppia treccia in filo d’acciaio
Strato esterno: Gomma EPDM nera (rossa), (appositamente microforata)
Temp. di esercizio: da -40°C a +210°C (picchi fino a +232°C)
Pressione di esercizio: 18 bar
Tubo mandata per vapore e acqua calda PATOS®
Strato interno: Gomma butilica bianca
Rinforzo: Treccia sintetica
Strato esterno: Gomma NBR/PVC blu
Temp. di esercizio: da -30°C a +95°C (acqua), da -30°C a +165°C (vapore)
Pressione di esercizio: 6 bar (vapore), 10 bar (acqua)
Il vapore ha un effetto distruttivo. Il vapore può causare danni alle attrezzature, gravi lesioni o addirittura la morte del personale. Tuttavia, è possibile evitare questo rischio: il tubo deve essere correttamente selezionato per l’applicazione, tutte le raccomandazioni riportate di seguito riguardanti installazione, manutenzione, stoccaggio, ispezione devono essere rispettate insieme alle linee guida H&S.
Selezione del tubo flessibile in gomma per servizio vapore
Durante la selezione di un tubo per un impianto a vapore, è necessario innanzitutto identificare le condizioni operative:
- pressione massima di esercizio del vapore
- temperatura del vapore
- tipo di vapore: vapore saturo umido (con particelle d’acqua), vapore saturo secco, vapore surriscaldato
- la dipendenza della temperatura del vapore saturo dalla pressione (sovrapressione – indicata dal manometro) è riportata di seguito:
press. [bar] 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 22 24 temp. [°C] 120 134 144 152 159 165 171 175 180 184 188 192 195 198 201 204 207 210 213 215 220 224
- se il tubo sarà soggetto a improvvisi picchi di pressione
- se il tubo sarà soggetto a flessioni durante il funzionamento in pressione
- se verrà utilizzato in modo continuo o occasionale
- se sarà movimentato manualmente
- quali sono le condizioni esterne nel luogo di utilizzo del tubo, rischio di danni meccanici, presenza di sostanze chimiche o oli aggressivi versati o condensati che possono deteriorare lo strato esterno del tubo
Installazione del tubo flessibile
- Seguire le istruzioni generali per l’installazione dei tubi flessibili riportate nel manuale di utilizzo dei tubi flessibili in gomma per vapore.

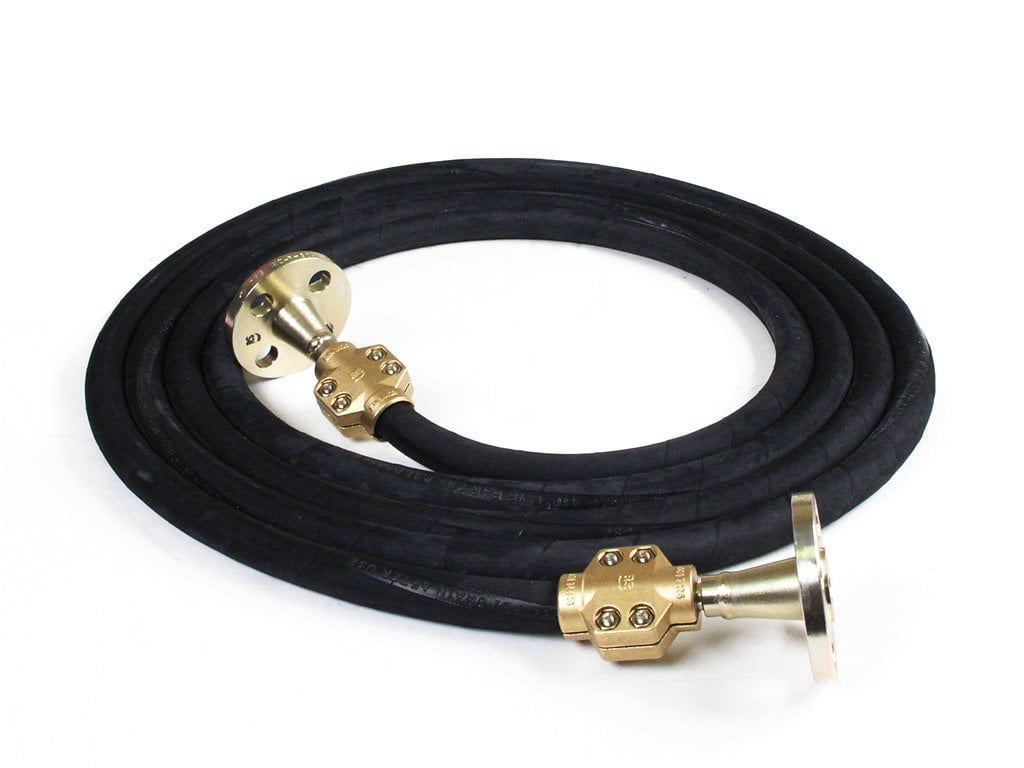

- Verificare sempre che i raccordi (fittings) siano progettati per il vapore.
- Utilizzare solo raccordi speciali progettati per il servizio vapore, montati con fascette di sicurezza per vapore avvitate sul tubo. Con queste fascette il collegamento può essere nuovamente serrato. Durante il montaggio dei raccordi, seguire le istruzioni relative alla scelta e al montaggio fornite dal fornitore. I bulloni delle fascette di sicurezza devono essere serrati per tutto il periodo di utilizzo del tubo. Verificare che i bulloni siano serrati sempre prima di avviare l’impianto a vapore.
- Evitare piegature eccessive del tubo vicino ai raccordi terminali.
Stoccaggio
Il tubo deve essere correttamente stoccato quando non è in uso. Utilizzare una rastrelliera o un pallet per ridurre al minimo il rischio di danni durante lo stoccaggio. Non appendere il tubo a un gancio, un chiodo o qualsiasi altro dispositivo che possa forare o danneggiare il tubo.
Manutenzione periodica e ispezione dei tubi per vapore
Tutti i tubi flessibili in gomma per vapore si usurano nel tempo. Pertanto, il controllo continuo è di primaria importanza. L’operatore deve verificare regolarmente che il deterioramento non sia tale da impedire un ulteriore utilizzo in sicurezza.
L’operatore deve prestare particolare attenzione a:
- rigonfiamenti o bolle nella gomma
- crepe che espongono la treccia
- perdite di vapore vicino ai raccordi o in qualsiasi altro punto lungo il tubo
- schiacciamenti o pieghe che possono causare danni al tubo
- diminuzione della portata di vapore che indica rigonfiamento dello strato interno
Se si verifica una delle situazioni sopra descritte, il tubo deve essere immediatamente escluso dal servizio. Il tubo deve essere accuratamente ispezionato prima di un nuovo utilizzo. I danni si verificano solitamente vicino al raccordo, dove il tubo è soggetto a piegature e deformazioni eccessive. In caso di tali danni, tagliare il raccordo e rimontarlo. I tubi utilizzati continuativamente ad alta temperatura e pressione devono essere ispezionati periodicamente per verificare se lo strato interno si indurisce. Nella maggior parte dei casi, per effettuare l’ispezione è necessario rimuovere i raccordi.
Linee guida per la salute e la sicurezza
- Gli operatori devono indossare indumenti da lavoro adeguati che coprano tutto il corpo, inclusi guanti, scarpe in gomma e protezione per gli occhi. Indossare indumenti da lavoro protegge il corpo da ustioni in caso di fuoriuscita di vapore o acqua calda.
- Verificare sempre che l’area di lavoro sia libera da pericoli e ordinata.
- Controllare che i bulloni siano sempre ben serrati prima di avviare l’impianto a vapore.
- Il tubo non deve essere lasciato in pressione quando l’impianto è spento. Questo riduce la durata di servizio del tubo vapore.
