Il tubo termoplastico UHP STANDARD, tipo 1 è adatto all'uso a lungo termine a +80°C con fluidi idraulici a base acquosa?

No. Il tubo termoplastico UHP STANDARD, tipo 1 è classificato in generale per un intervallo di temperatura di esercizio fino a +100°C, ma il produttore limita esplicitamente l'uso con acqua e fluidi a base acquosa a un massimo di +65°C. L'uso a lungo termine a +80°C con fluidi idraulici a base acquosa supererebbe tale limite specificato e non è adatto. Il funzionamento al di sopra dei +65°C indicati per i fluidi a base acquosa può compromettere i materiali del tubo, ridurne la durata e comportare il rischio di rottura. Utilizzare un tubo specificamente classificato per i fluidi a base acquosa a +80°C oppure consultare il produttore per un'alternativa approvata o una costruzione speciale.

Il tubo termoplastico UHP STANDARD, tipo 1 può essere utilizzato con fluidi idraulici a base di olio minerale a 700 bar e da -40°C a +100°C?

In base alla descrizione fornita, il tubo termoplastico UHP STANDARD, tipo 1 ha una pressione di esercizio di 700 bar e un intervallo di temperatura complessivo da -40°C a +100°C, ma la specifica limita esplicitamente la temperatura di esercizio massima a +65°C per acqua e fluidi a base acquosa. I fluidi idraulici a base di olio minerale non sono a base acquosa; tuttavia, la compatibilità dipende dalla capacità dello strato esterno in poliuretano e della costruzione in poliestere/aramide/acciaio di resistere allo specifico olio minerale e a eventuali additivi nell'intero intervallo di temperatura. Se la nota del produttore limita soltanto i fluidi a base acquosa e indica in generale da -40°C a +100°C, il tubo termoplastico UHP STANDARD, tipo 1 può essere utilizzato con fluidi idraulici a base di olio minerale a 700 bar nell'intervallo da -40°C a +100°C, a condizione che il produttore confermi la compatibilità con l'olio e la compatibilità delle guarnizioni/dei terminali. Non utilizzare senza esplicita conferma del produttore per oli minerali e raccordi.

Il tubo termoplastico UHP STANDARD, tipo 1 è in grado di sopportare picchi di pressione ciclici fino a 700 bar in assemblaggi rinforzati con aramide-acciaio?

No, non in modo affidabile per picchi ciclici fino a 700 bar in assemblaggi rinforzati con aramide‑acciaio come descritto. Perché: - La costruzione specificata per il tubo fornito (strato interno in poliestere, rinforzo con treccia in aramide + treccia in acciaio per gli assemblaggi aramide‑acciaio; e una variante UH‑OL8M‑06 con due trecce in aramide) e la pressione di esercizio indicata di 700 bar indicano che il tubo è classificato per una pressione di esercizio continua di 700 bar. Tale classificazione definisce un funzionamento sicuro in regime stazionario nelle condizioni prescritte, non necessariamente picchi di pressione ripetuti ad alta frequenza. - I picchi di pressione ciclici impongono una fatica dinamica alle fibre di rinforzo e alle aggraffature/ai raccordi. Le fibre aramidiche hanno un'eccellente resistenza alla trazione ma sono sensibili a piegatura, fatica e umidità; la treccia in acciaio aumenta la resistenza ma introduce un comportamento a fatica diverso e concentrazioni di sforzo. Picchi ripetuti fino alla pressione di esercizio nominale del tubo (o superiore) accelerano la fatica e possono ridurre la durata o causare la rottura. - I limiti di temperatura e di fluido sono importanti: l'intervallo di esercizio (−40°C a +100°C; per acqua/fluidi a base acquosa max +65°C) influisce sulla rigidità del materiale e sulla resistenza a fatica. Temperature elevate o fluidi incompatibili riducono il margine rispetto allo sforzo ciclico. - Le prestazioni cicliche sicure dipendono da dettagli dell'assemblaggio non forniti: esatta disposizione del rinforzo, numero di trecce (UH‑OL8M‑06 ha due trecce in aramide, non aramide+acciaio), posa del tubo, raggio di curvatura, qualità delle aggraffature/dei raccordi, ampiezza del picco oltre la pressione nominale, frequenza, ciclo di lavoro e fattore di sicurezza. Raccomandazione: - Per picchi ciclici prolungati o frequenti fino a 700 bar, consultare i dati di fatica dinamica/ciclica del produttore del tubo e il fornitore dell'assemblaggio/dei raccordi. Valutare un tubo specificamente classificato e testato per il servizio a impulsi ad alto numero di cicli (testato a impulsi per l'ampiezza di picco e il numero di cicli richiesti) oppure aumentare la classificazione di pressione e il margine di sicurezza. Eseguire test specifici per l'applicazione.

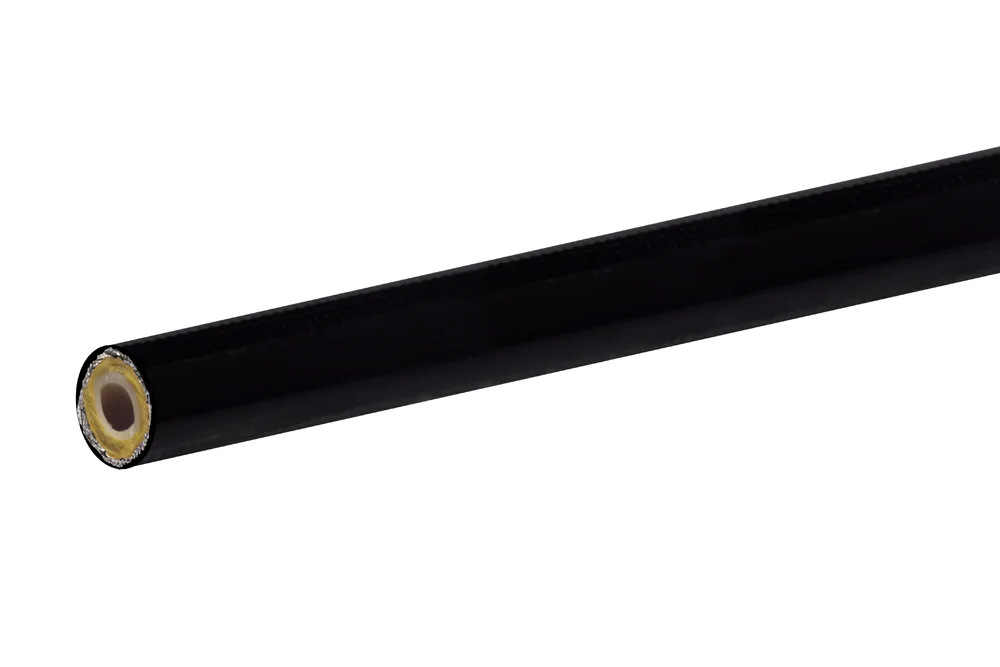

Tubo termoplastico UHP STANDARD, tipo 1

Tubi e raccordi termoplastici UHP, Tutti i prodotti/

Additional information

Materiale	PEE – poliestere
Temperatura massima di esercizio [°C]	100
Temperatura minima di esercizio [°C]	-40
Resistenza al vuoto	verificare
Lunghezza standard [m]	10

Tubo destinato a impianti idraulici ad alta pressione. Strato interno: poliestere. Rinforzo: treccia aramidica + treccia in acciaio (UH-OL8M-06 – il rinforzo del tubo è costituito da due trecce aramidiche). Strato esterno: poliuretano nero. Pressione di esercizio: 700 bar. Temperatura di esercizio: da -40°C a +100°C (per acqua e fluidi a base acqua max. fino a +65°C).

Elenco delle varianti di prodotto

Codice articolo	Nome variante prodotto	DN	BAR	Disponibilità	Prezzo	Quantità	Azioni	Catalogo
UH-0412-06	Tubo termoplastico VHP 10000 1/4"	6	700	In stock	0 zł		Richiesta
UH-0414-10	Tubo termoplastico VHP 10000 3/8"	10	700	In stock	0 zł		Richiesta

Hai bisogno di una quantità maggiore di prodotti o di un'offerta personalizzata?

Chiamaci: +39 348 811 3340 o scrivici: m.ceriani@tubes-international.com

INVIA RICHIESTA

Tubo destinato a impianti idraulici ad alta pressione. Strato interno: poliestere. Rinforzo: treccia aramidica + treccia in acciaio (UH-OL8M-06 – il rinforzo del tubo è costituito da due trecce aramidiche). Strato esterno: poliuretano nero. Pressione di esercizio: 700 bar. Temperatura di esercizio: da -40°C a +100°C (per acqua e fluidi a base acqua max. fino a +65°C).

Additional information

Materiale	PEE – poliestere
Temperatura massima di esercizio [°C]	100
Temperatura minima di esercizio [°C]	-40
Resistenza al vuoto	verificare
Lunghezza standard [m]	10

Hai bisogno di una quantità maggiore di prodotti o di un'offerta personalizzata?

Chiamaci: +39 348 811 3340 o scrivici: m.ceriani@tubes-international.com

INVIA RICHIESTA
