Il terminale idraulico AGR, tipo ZBZ110, acciaio al carbonio è compatibile con le bussole di crimpaggio standard per il crimpaggio di tubi flessibili idraulici e industriali?

Sì. Il terminale idraulico AGR, tipo ZBZ110, acciaio al carbonio è progettato per il crimpaggio su tubi idraulici e industriali mediante una bussola di crimpaggio idonea. La sua configurazione — un codolo idraulico standard (tipo Z) e filettatura esterna BSP con cono di tenuta a 60° (AGR) — è compatibile con i processi di crimpaggio convenzionali. Realizzato in acciaio al carbonio e zincato, è destinato a essere crimpato utilizzando una bussola di crimpaggio adeguata al tipo di tubo, alla dimensione e alla pressione nominale richiesta. Assicurarsi di selezionare una bussola e un'attrezzatura di crimpaggio specificate per la costruzione del tubo (ad es. a filo singolo, multifilo, tessile) e per le dimensioni, al fine di ottenere una corretta ritenzione meccanica e tenuta del fluido.

Il terminale idraulico AGR, tipo ZBZ110, acciaio al carbonio può essere utilizzato con tubi che richiedono un cono di tenuta a 60° e filettatura esterna BSP?

Sì. Il terminale idraulico AGR, tipo ZBZ110, acciaio al carbonio è adatto: presenta una filettatura esterna BSP e un cono di tenuta a 60° (AGR) ed è progettato per il crimpaggio su tubi idraulici e industriali mediante una bussola di crimpaggio adeguata. Il materiale (acciaio al carbonio, zincato) è adatto ai tipici raccordi per tubi idraulici. Prima del montaggio, assicurarsi che la bussola di crimpaggio e il tipo di tubo siano compatibili con le dimensioni e le pressioni nominali del ZBZ110.

Come si individua la dimensione corretta della bussola di crimpaggio per il terminale idraulico AGR, tipo ZBZ110, acciaio al carbonio?

Per individuare la dimensione corretta della bussola di crimpaggio per il terminale idraulico AGR, tipo ZBZ110, acciaio al carbonio, seguire questi passaggi: 1. Verificare le specifiche del tubo: determinare il modello del tubo, il diametro interno (ID) e il diametro esterno (OD). Le bussole di crimpaggio si selezionano in base all'OD del tubo e alla specifica costruzione del tubo. 2. Abbinare la bussola al tipo di tubo: il terminale idraulico AGR, tipo ZBZ110, è progettato per il crimpaggio su tubi idraulici e industriali. Utilizzare una bussola di crimpaggio raccomandata dal produttore del tubo per quella serie di tubi e per i raccordi con cono di tenuta a 60° e filettatura esterna BSP. 3. Confermare il materiale e il profilo della bussola: utilizzare una bussola in acciaio al carbonio, zincata, o un materiale compatibile specificato dal produttore del tubo/raccordo. Assicurarsi che il profilo della bussola sia adatto ai raccordi di tipo Z (codolo idraulico standard) e accolga gli strati di rinforzo del tubo. 4. Fare riferimento alle dimensioni del ZBZ110: ottenere i dati dimensionali del terminale idraulico AGR, tipo ZBZ110 (diametro del codolo, lunghezza di alloggiamento della bussola e profondità di inserimento). La lunghezza e il diametro interno corretti della bussola devono consentire il corretto inserimento del tubo e il pieno impegno del codolo del raccordo. 5. Utilizzare la tabella del produttore della pinzatrice: consultare la tabella delle dimensioni delle bussole di crimpaggio fornita dal fornitore della pinzatrice o della bussola. Inserire l'OD del tubo e il modello del raccordo (ZBZ110) per ottenere il set di matrici e il codice della bussola. 6. Verificare le specifiche di crimpaggio: controllare il diametro di crimpaggio raccomandato, l'intervallo di crimpaggio e il profilo esagonale/ovale (se applicabile) per la combinazione bussola-tubo selezionata. Assicurarsi che la forza di crimpaggio e la geometria della matrice siano adeguate alla bussola e al tubo. 7. Eseguire un montaggio di prova e la misurazione: assemblare un campione, crimpare secondo le impostazioni dell'utensile, quindi misurare il diametro finale di crimpaggio e verificare la corretta compressione, l'assenza di schiacciamento del tubo e una ritenzione sicura. Confrontare con i criteri di accettazione del fornitore. Se non si dispone dell'ID/OD del tubo o delle tabelle del produttore, fornire l'OD del tubo e i dati dimensionali del ZBZ110 al fornitore della bussola o della pinzatrice per ottenere la raccomandazione esatta sulla dimensione della bussola.

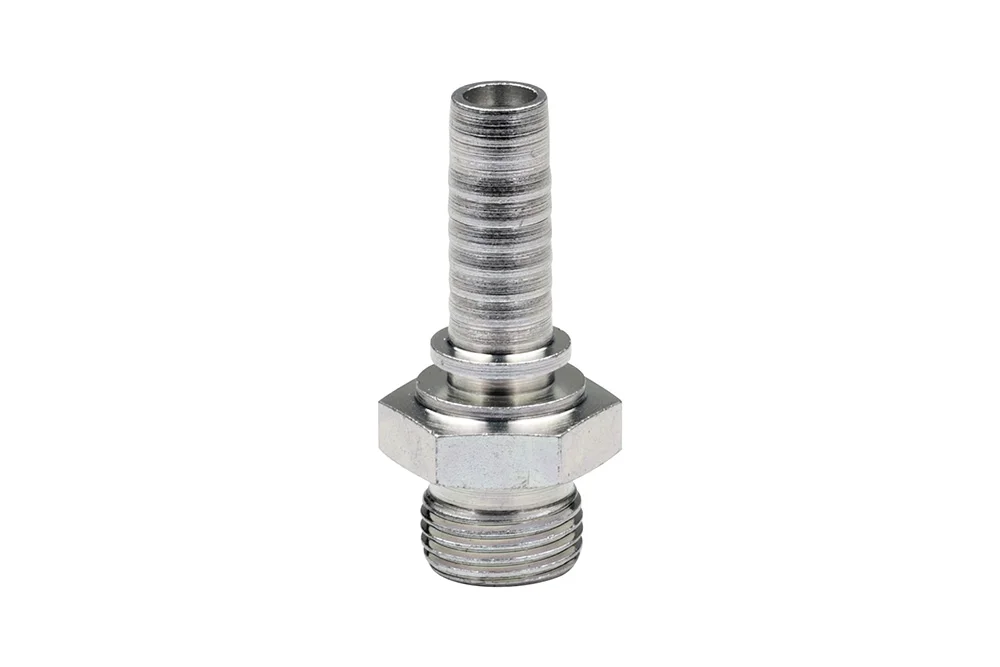

Terminale idraulico AGR, tipo ZBZ110, acciaio al carbonio

Additional information

Materiale	CS – acciaio (ghisa)
Lunghezza standard [m]	50

Terminale idraulico standard (tipo Z – con “codolo” idraulico normale per tubo), con filettatura maschio BSP, cono di tenuta a 60° (AGR). Destinato alla pressatura su tubi idraulici e industriali mediante una bussola di pressatura adatta al tipo di tubo. Materiale: acciaio al carbonio, zincato.

Elenco delle varianti di prodotto

Codice articolo	Nome variante prodotto	DN	BAR	Disponibilità	Azioni	Catalogo
TI-ZBZ110-02-03	Terminale filettatura maschio 1/8" BSP, tubo 3/16", cono 60°	5	-	In stock	Richiesta
TI-ZBZ110-02-04	Terminale filettatura maschio 1/8" BSP, tubo 1/4", cono 60°	6	-	In stock	Richiesta
TI-ZBZ110-04-03	Terminale filettatura maschio 1/4" BSP, tubo 3/16", cono 60°	5	-	In stock	Richiesta
TI-ZBZ110-04-04	Terminale filettatura maschio 1/4" BSP, tubo 1/4", cono 60°	6	-	In stock	Richiesta
TI-ZBZ110-04-05	Terminale filettatura maschio 1/4" BSP, tubo 5/16", cono 60°	8	-	In stock	Richiesta
TI-ZBZ110-04-06	Terminale filettatura maschio 1/4" BSP, tubo 3/8", cono 60°	10	-	In stock	Richiesta
TI-ZBZ110-06-04	Terminale filettatura maschio 3/8" BSP, tubo 1/4", cono 60°	6	-	In stock	Richiesta
TI-ZBZ110-06-05	Terminale filettatura maschio 3/8" BSP, tubo 5/16", cono 60°	8	-	In stock	Richiesta
TI-ZBZ110-06-06	Terminale filettatura maschio 3/8" BSP, tubo 3/8", cono 60°	10	-	In stock	Richiesta
TI-ZBZ110-06-08	Terminale filettatura maschio 3/8" BSP, tubo 1/2", cono 60°	12	-	In stock	Richiesta
TI-ZBZ110-08-04	Terminale filettatura maschio 1/2" BSP, tubo 1/4", cono 60°	6	-	In stock	Richiesta	-
TI-ZBZ110-08-05	Terminale filettatura maschio 1/2" BSP, tubo flessibile 5/16", cono 60°	8	-	In stock	Richiesta
TI-ZBZ110-08-06	Terminale filettatura maschio 1/2" BSP, tubo 3/8", cono 60°	10	-	In stock	Richiesta
TI-ZBZ110-08-08	Terminale filettatura maschio 1/2" BSP, tubo 1/2", cono 60°	12	-	In stock	Richiesta
TI-ZBZ110-08-10	Terminale filettatura maschio 1/2" BSP, tubo 5/8", cono 60°	16	-	In stock	Richiesta
TI-ZBZ110-08-12	Terminale filettatura maschio 1/2" BSP, tubo 3/4", cono 60°	20	-	In stock	Richiesta	-
TI-ZBZ110-10-08	Terminale filettatura maschio 5/8" BSP, tubo 1/2", cono 60°	12	-	In stock	Richiesta
TI-ZBZ110-10-10	Terminale filettatura maschio 5/8" BSP, tubo 5/8", cono 60°	16	-	In stock	Richiesta
TI-ZBZ110-10-12	Terminale filettatura maschio 5/8" BSP, tubo 3/4", cono 60°	20	-	In stock	Richiesta
TI-ZBZ110-12-08	Terminale filettatura maschio 3/4" BSP, tubo 1/2", cono 60°	12	-	In stock	Richiesta
TI-ZBZ110-12-10	Terminale filettatura maschio 3/4" BSP, tubo 5/8", cono 60°	16	-	In stock	Richiesta
TI-ZBZ110-12-12	Terminale filettatura maschio 3/4" BSP, tubo 3/4", cono 60°	20	-	In stock	Richiesta
TI-ZBZ110-12-16	Terminale filettatura maschio 3/4" BSP, tubo 1", cono 60°	25	-	In stock	Richiesta
TI-ZBZ110-16-10	Terminale filettatura maschio 1" BSP, tubo 5/8", cono 60°	16	-	In stock	Richiesta
TI-ZBZ110-16-12	Terminale filettatura maschio 1" BSP, tubo 3/4", cono 60°	20	-	In stock	Richiesta
TI-ZBZ110-16-16	Terminale filettatura maschio 1" BSP, tubo 1", cono 60°	25	-	In stock	Richiesta
TI-ZBZ110-16-20	Terminale filettatura maschio 1" BSP, tubo 1.1/4", cono 60°	32	-	In stock	Richiesta	-
TI-ZBZ110-20-16	Terminale filettatura maschio 1.1/4" BSP, tubo 1", cono 60°	25	-	In stock	Richiesta
TI-ZBZ110-20-20	Terminale filettatura maschio 1.1/4" BSP, tubo 1.1/4", cono 60°	32	-	In stock	Richiesta
TI-ZBZ110-20-24	Terminale filettatura maschio 1.1/4" BSP, tubo 1.1/2", cono 60°	38	-	In stock	Richiesta
TI-ZBZ110-24-20	Terminale filettatura maschio 1.1/2" BSP, tubo 1.1/4", cono 60°	32	-	In stock	Richiesta
TI-ZBZ110-24-24	Terminale filettatura maschio 1.1/2" BSP, tubo 1.1/2", cono 60°	38	-	In stock	Richiesta
TI-ZBZ110-32-32	Terminale filettatura maschio 2" BSP, tubo 2", cono 60°	50	-	In stock	Richiesta
TI-ZBZ110-40-40	Terminale filettatura maschio 2.1/2" BSP, tubo 2.1/2", cono 60°	65	-	In stock	Richiesta
TI-ZBZ110-48-48	Terminale filettatura maschio 3" BSP, tubo 3", cono 60°	75	-	In stock	Richiesta

Hai bisogno di una quantità maggiore di prodotti o di un'offerta personalizzata?

Chiamaci: +39 348 811 3340 o scrivici: m.ceriani@tubes-international.com

INVIA RICHIESTA

Terminale idraulico standard (tipo Z – con “codolo” idraulico normale per tubo), con filettatura maschio BSP, cono di tenuta a 60° (AGR). Destinato alla pressatura su tubi idraulici e industriali mediante una bussola di pressatura adatta al tipo di tubo. Materiale: acciaio al carbonio, zincato.

Additional information

Materiale	CS – acciaio (ghisa)
Lunghezza standard [m]	50

Hai bisogno di una quantità maggiore di prodotti o di un'offerta personalizzata?

Chiamaci: +39 348 811 3340 o scrivici: m.ceriani@tubes-international.com

INVIA RICHIESTA
