Il raccordo diritto passaparete SV, acciaio al carbonio, è compatibile sia con i collegamenti a sede 24° DIN 2353 della serie L (leggera) che della serie S (pesante)?

Sì. Il raccordo diritto passaparete SV, acciaio al carbonio è compatibile sia con i collegamenti a sede 24° DIN 2353 della serie L (leggera) che della serie S (pesante), a condizione di selezionare la serie corrispondente al momento dell’ordine. La descrizione del prodotto specifica una sede 24° DIN 2353 su entrambi i lati con filettatura metrica esterna ed elenca la disponibilità come L (serie leggera) e S (serie pesante). Il materiale e il rivestimento (acciaio al carbonio, zincato) non influiscono sulla compatibilità di serie. Assicurarsi di abbinare la serie del raccordo (L o S) alle sedi 24° DIN 2353 di accoppiamento per garantire un corretto accoppiamento e una corretta tenuta.

Il raccordo diritto passaparete SV, acciaio al carbonio, richiede impostazioni di coppia diverse per le sedi 24° DIN 2353 delle serie L e S?

No. Il raccordo diritto passaparete SV, acciaio al carbonio (sede 24° DIN 2353 su entrambi i lati con filettatura metrica esterna) non richiede impostazioni di coppia diverse tra le sedi della serie L (leggera) e della serie S (pesante). Entrambe le serie utilizzano lo stesso principio di tenuta 24° DIN 2353 e la stessa forma di filettatura; la coppia richiesta è determinata dalla misura della filettatura, dal materiale (acciaio al carbonio, zincato) e dalla prassi di montaggio piuttosto che dalla designazione di serie L/S. Seguire le linee guida di coppia/installazione raccomandate dal produttore o dalla DIN 2353 per la specifica misura di filettatura e materiale per garantire una corretta tenuta ed evitare sollecitazioni eccessive.

Il raccordo diritto passaparete SV, acciaio al carbonio, può essere utilizzato con materiali di tenuta diversi per le sedi 24° DIN 2353 delle serie L e S?

Sì. Il raccordo diritto passaparete SV, acciaio al carbonio può essere utilizzato con materiali di tenuta diversi per le sedi 24° DIN 2353 delle serie L e S, ma a condizioni importanti. Sia le sedi della serie L (leggera) che quelle della serie S (pesante) nel sistema 24° DIN 2353 si basano sul contatto conico metallo-metallo (cono a 24°) per la tenuta primaria, spesso integrato da un O-ring o da una guarnizione supportata a seconda dell’applicazione. Poiché il raccordo diritto passaparete SV, acciaio al carbonio fornisce le stesse filettature metriche esterne e la stessa geometria del cono 24° DIN 2353 su entrambi i lati, è meccanicamente compatibile con le sedi sia della serie L che della serie S. Tuttavia, la compatibilità dei materiali di tenuta dipende da: - Tipo e dimensioni della guarnizione: l’elemento di tenuta selezionato (O-ring, anello di supporto, guarnizione vulcanizzata) deve corrispondere allo spazio e alla geometria della scanalatura della specifica sede L o S. Le serie L e S possono avere misure di foro/scanalatura differenti; utilizzare il profilo di tenuta specificato per quella serie. - Compatibilità del materiale: scegliere elastomeri di tenuta (ad es. NBR, FKM/Viton, EPDM, PTFE) chimicamente e termicamente compatibili con il fluido, la pressione e la temperatura del proprio sistema. - Pressione nominale: la serie S è progettata per pressioni più elevate; le guarnizioni utilizzate con la serie S devono essere classificate per la sua pressione di esercizio massima. Una guarnizione adatta alla serie L può cedere alle pressioni della serie S. - Finitura superficiale e rivestimento: il raccordo SV è in acciaio al carbonio zincato. Assicurarsi che il materiale di tenuta tolleri qualsiasi rivestimento di protezione dalla corrosione e che la finitura della superficie di appoggio del cono soddisfi i requisiti DIN 2353 per evitare perdite. - Coppia di montaggio e schiacciamento: sono necessari una corretta coppia di montaggio e l’uso del controdado per comprimere correttamente le guarnizioni. Serie diverse possono richiedere specifiche di serraggio diverse. In breve: meccanicamente il raccordo diritto passaparete SV, acciaio al carbonio si adatta alle sedi 24° DIN 2353 sia della serie L che della serie S, ma occorre scegliere materiali e geometrie di tenuta che corrispondano alle dimensioni della scanalatura della specifica serie e alle condizioni di pressione/temperatura e chimiche. Seguire le raccomandazioni DIN 2353 e le schede tecniche del produttore per il tipo di guarnizione corretto e i parametri di installazione.

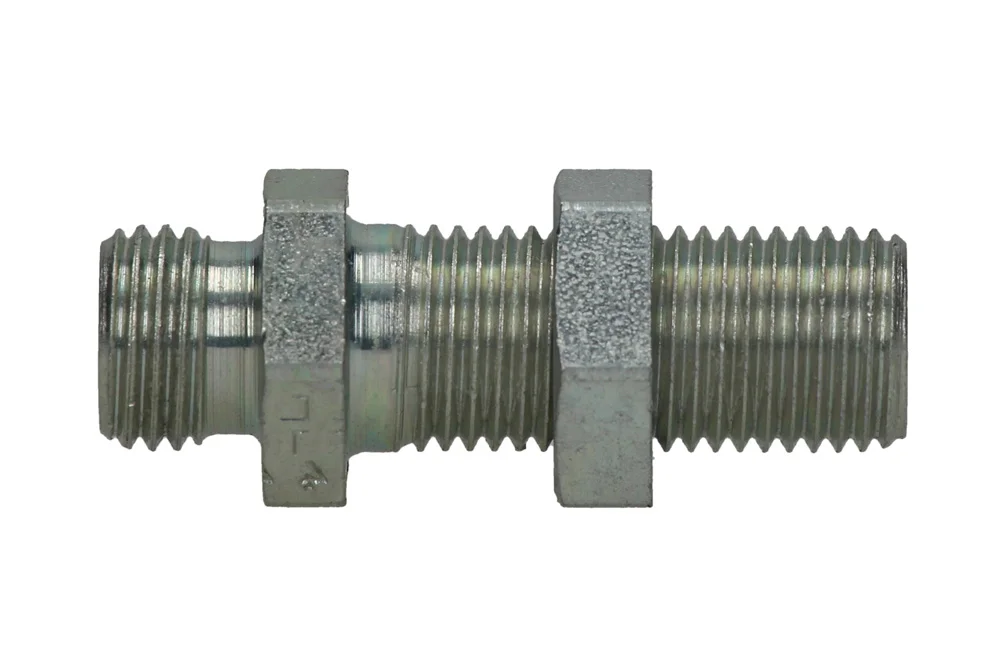

Raccordo diritto passaparete SV, acciaio al carbonio

Additional information

Materiale	CS – acciaio (ghisa)

Raccordo DIN 2353 diritto passaparete, tipo SV con controdado: sede a cono 24° DIN 2353 con filettatura metrica maschio su entrambi i lati. Disponibile come: L (serie leggera), S (serie pesante). Materiale: acciaio al carbonio, zincato.

Elenco delle varianti di prodotto

Codice articolo	Nome variante prodotto	DN	BAR	Disponibilità	Azioni
HD-SV-06L	Raccordo DIN 2353 SV 6L	-	315	In stock	Richiesta
HD-SV-06S	Raccordo DIN 2353 SV 6S	-	630	In stock	Richiesta
HD-SV-08L	Raccordo DIN 2353 SV 8L	-	315	In stock	Richiesta
HD-SV-08S	Raccordo DIN 2353 SV 8S	-	630	In stock	Richiesta
HD-SV-10L	Raccordo DIN 2353 SV 10L	-	315	In stock	Richiesta
HD-SV-10S	Raccordo DIN 2353 SV 10S	-	630	In stock	Richiesta
HD-SV-12L	Raccordo DIN 2353 SV 12L	-	315	In stock	Richiesta
HD-SV-12S	Raccordo DIN 2353 SV 12S	-	630	In stock	Richiesta
HD-SV-14S	Raccordo DIN 2353 SV 14S	-	630	In stock	Richiesta
HD-SV-15L	Raccordo DIN 2353 SV 15L	-	315	In stock	Richiesta
HD-SV-16S	Raccordo DIN 2353 SV 16S	-	400	In stock	Richiesta
HD-SV-18L	Raccordo DIN 2353 SV 18L	-	315	In stock	Richiesta
HD-SV-20S	Raccordo DIN 2353 SV 20S	-	400	In stock	Richiesta
HD-SV-22L	Raccordo DIN 2353 SV 22L	-	160	In stock	Richiesta
HD-SV-25S	Raccordo DIN 2353 SV 25S	-	400	In stock	Richiesta
HD-SV-28L	Raccordo DIN 2353 SV 28L	-	160	In stock	Richiesta
HD-SV-30S	Raccordo DIN 2353 SV 30S	-	400	In stock	Richiesta
HD-SV-35L	Raccordo DIN 2353 SV 35L	-	160	In stock	Richiesta
HD-SV-38S	Raccordo DIN 2353 SV 38S	-	315	In stock	Richiesta
HD-SV-42L	Raccordo DIN 2353 SV 42L	-	160	In stock	Richiesta

Hai bisogno di una quantità maggiore di prodotti o di un'offerta personalizzata?

Chiamaci: +39 348 811 3340 o scrivici: m.ceriani@tubes-international.com

INVIA RICHIESTA

Raccordo DIN 2353 diritto passaparete, tipo SV con controdado: sede a cono 24° DIN 2353 con filettatura metrica maschio su entrambi i lati. Disponibile come: L (serie leggera), S (serie pesante). Materiale: acciaio al carbonio, zincato.

Additional information

Materiale	CS – acciaio (ghisa)
