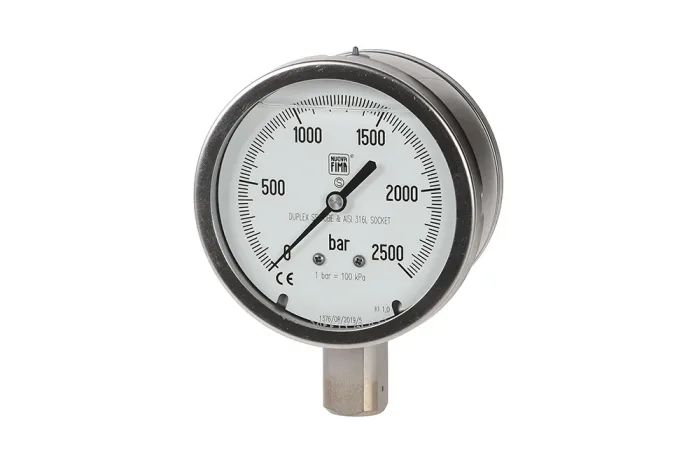

Manometro 2500 ÷ 4000 bar 1.0 di sicurezza (S3) con attacco di processo HP, MGS 22 (100, 150 mm)
Manometro serie MGS22, riempito con olio siliconico, per applicazioni ad alta pressione, per la misurazione della pressione di gas e liquidi a bassa viscosità e non cristallizzanti, in esecuzione di sicurezza S3 (EN 837-2), con attacchi speciali HP. Soddisfa la più recente norma per i manometri a pressione ultra elevata DIN 16001. Dotato di parete di protezione frontale («solid front», «baffle wall») e di elemento di protezione posteriore («blow out back»), che proteggono l’operatore in caso di rottura dell’elemento sotto pressione (tubo di Bourdon). L’attacco di processo è saldato (TIG) alla cassa, il che rinforza il manometro e garantisce una migliore tenuta della cassa. Utilizzato principalmente nella tecnologia di taglio o pulizia di vari materiali con getto d’acqua ad alta pressione, ad esempio nelle macchine per il taglio ad acqua, nelle pompe e nelle turbine idrauliche. Il riempimento del manometro con olio siliconico favorisce la riduzione delle oscillazioni dell’indicatore e la riduzione dell’usura delle parti mobili del meccanismo in presenza di pulsazioni di pressione e vibrazioni. Inoltre previene la condensa e la formazione di un’atmosfera corrosiva all’interno del manometro, che potrebbe danneggiare i componenti interni. Su richiesta sono disponibili manometri MGS22 fino a 5000 e 6000 bar (150 mm), classe di precisione 1,6, conformi alla norma DIN 16001. Attacco: inferiore. Diametro del quadrante: 100 mm, 150 mm. Campo di pressione: 0÷2500 bar, 0÷3000 bar, 0÷4000 bar. Classe di precisione: 1,0. Temperatura ambiente: da -40°C a +65°C. Temperatura del fluido: massimo fino a +65°C. Materiale della cassa: acciaio inossidabile. Vetro: vetro di sicurezza laminato. Materiale dell’attacco: acciaio inossidabile AISI 316L. Tubo di Bourdon: acciaio inossidabile duplex. Meccanismo: acciaio inossidabile. Riempimento: olio siliconico. Classe di sicurezza: S3. Grado di protezione: IP 67 (IEC 529).
Elenco delle varianti di prodotto
Hai bisogno di una quantità maggiore di prodotti o di un'offerta personalizzata?
Manometro serie MGS22, riempito con olio siliconico, per applicazioni ad alta pressione, per la misurazione della pressione di gas e liquidi a bassa viscosità e non cristallizzanti, in esecuzione di sicurezza S3 (EN 837-2), con attacchi speciali HP. Soddisfa la più recente norma per i manometri a pressione ultra elevata DIN 16001. Dotato di parete di protezione frontale («solid front», «baffle wall») e di elemento di protezione posteriore («blow out back»), che proteggono l’operatore in caso di rottura dell’elemento sotto pressione (tubo di Bourdon). L’attacco di processo è saldato (TIG) alla cassa, il che rinforza il manometro e garantisce una migliore tenuta della cassa. Utilizzato principalmente nella tecnologia di taglio o pulizia di vari materiali con getto d’acqua ad alta pressione, ad esempio nelle macchine per il taglio ad acqua, nelle pompe e nelle turbine idrauliche. Il riempimento del manometro con olio siliconico favorisce la riduzione delle oscillazioni dell’indicatore e la riduzione dell’usura delle parti mobili del meccanismo in presenza di pulsazioni di pressione e vibrazioni. Inoltre previene la condensa e la formazione di un’atmosfera corrosiva all’interno del manometro, che potrebbe danneggiare i componenti interni. Su richiesta sono disponibili manometri MGS22 fino a 5000 e 6000 bar (150 mm), classe di precisione 1,6, conformi alla norma DIN 16001. Attacco: inferiore. Diametro del quadrante: 100 mm, 150 mm. Campo di pressione: 0÷2500 bar, 0÷3000 bar, 0÷4000 bar. Classe di precisione: 1,0. Temperatura ambiente: da -40°C a +65°C. Temperatura del fluido: massimo fino a +65°C. Materiale della cassa: acciaio inossidabile. Vetro: vetro di sicurezza laminato. Materiale dell’attacco: acciaio inossidabile AISI 316L. Tubo di Bourdon: acciaio inossidabile duplex. Meccanismo: acciaio inossidabile. Riempimento: olio siliconico. Classe di sicurezza: S3. Grado di protezione: IP 67 (IEC 529).
Additional information
| Temperatura massima di esercizio [°C] | 65 |
|---|---|
| Temperatura minima di esercizio [°C] | -40 |
