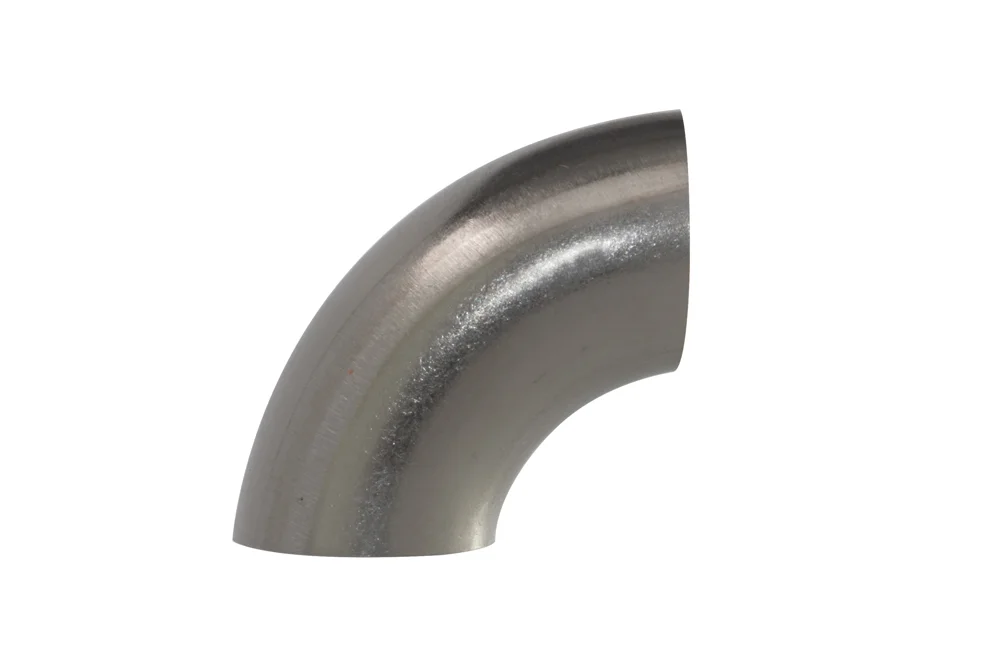

Gomito Hamburg 90°, acciaio inossidabile, 3D

Additional information

Materiale

SS – acciaio inox

Gomiti 90° per saldatura di testa per applicazioni in pressione, ricavati da tubo. Modello 3D conforme alla norma EN 10253-4 (acciaio inossidabile). Equivalente all’esecuzione secondo la norma DIN 2605-1 tipo 3. Con certificato del materiale EN 10204 3.1. Comunemente impiegati nell’industria nella costruzione di impianti e tubazioni, tra l’altro come componenti di terminali angolari saldati completi per tubi metallici e in gomma (saldati con terminali filettati e flangiati) e di altri raccordi e componenti di valvolame. Su ordinazione sono disponibili anche altre dimensioni e materiali, compresi gomiti con dimensioni metriche e gomiti secondo ASME. Nota: Si tratta di raccordi standard di tipo A secondo EN 10253, con lo stesso spessore delle estremità da saldare e del corpo. La loro resistenza alla pressione è inferiore a quella di un tubo dritto dello stesso diametro e spessore. La pressione di esercizio del gomito va determinata mediante il coefficiente di correzione della pressione indicato nelle norme EN 10253 o DIN 2605-1 (i valori indicati sono orientativi e corrispondono a 0,7÷0,8 della pressione del tubo di pari dimensioni). Materiale: acciaio AISI 321, AISI 316Ti. Pressione di esercizio: da 56 a 208 bar – a seconda del diametro.

Elenco delle varianti di prodotto

Codice articoloNome variante prodottoDNBARDisponibilitàPrezzoQuantitàAzioniCatalogo
TB-KH90-021X2,0-SSGomito 3D 90°, DN15, 21,3x2,0 mm, AISI 321, EN 10253-4/A-163In stock0 zł
Richiesta
TB-KH90-026X2,6-SSGomito 3D 90°, DN20, 26,9x2,6 mm, AISI 321, EN 10253-4/A-208In stock0 zł
Richiesta
TB-KH90-033X2,6-SSGomito 3D 90°, DN25, 33,7x2,6 mm, AISI 321, EN 10253-4/A-163In stock0 zł
Richiesta
TB-KH90-042X2,6-SSGomito 3D 90°, DN32, 42,4x2,6 mm, AISI 321, EN 10253-4/A-128In stock0 zł
Richiesta
TB-KH90-048X2,6-SSGomito 3D 90°, DN40, 48,3x2,6 mm, AISI 321, EN 10253-4/A-114In stock0 zł
Richiesta
TB-KH90-060X2,9-SSGomito a 3D 90°, DN 50, 60,3x2,9 mm, AISI 321, EN 10253-4/A-104In stock0 zł
Richiesta
TB-KH90-076X2,9-SSGomito a 3D 90°, DN 65, 76,1x2,9 mm, AISI 321, EN 10253-4/A-81In stock0 zł
Richiesta
TB-KH90-088X3,2-SSGomito a 3D 90°, DN 80, 88,9x3,2 mm, AISI 321, EN 10253-4/A-77In stock0 zł
Richiesta
TB-KH90-114X3,6-SSGomito a 3D 90°, DN 100, 114,3x3,6 mm, AISI 321, EN 10253-4/A-68In stock0 zł
Richiesta
TB-KH90-139X4,0-SSGomito a 3D 90°, DN 125, 139,7x4 mm, AISI 321, EN 10253-4/A-62In stock0 zł
Richiesta
TB-KH90-168X4,5-SSGomito a 3D 90°, DN 150, 168,3x4,5 mm, AISI 321, EN 10253-4/A-58In stock0 zł
Richiesta

Hai bisogno di una quantità maggiore di prodotti o di un'offerta personalizzata?

Gomiti 90° per saldatura di testa per applicazioni in pressione, ricavati da tubo. Modello 3D conforme alla norma EN 10253-4 (acciaio inossidabile). Equivalente all’esecuzione secondo la norma DIN 2605-1 tipo 3. Con certificato del materiale EN 10204 3.1. Comunemente impiegati nell’industria nella costruzione di impianti e tubazioni, tra l’altro come componenti di terminali angolari saldati completi per tubi metallici e in gomma (saldati con terminali filettati e flangiati) e di altri raccordi e componenti di valvolame. Su ordinazione sono disponibili anche altre dimensioni e materiali, compresi gomiti con dimensioni metriche e gomiti secondo ASME. Nota: Si tratta di raccordi standard di tipo A secondo EN 10253, con lo stesso spessore delle estremità da saldare e del corpo. La loro resistenza alla pressione è inferiore a quella di un tubo dritto dello stesso diametro e spessore. La pressione di esercizio del gomito va determinata mediante il coefficiente di correzione della pressione indicato nelle norme EN 10253 o DIN 2605-1 (i valori indicati sono orientativi e corrispondono a 0,7÷0,8 della pressione del tubo di pari dimensioni). Materiale: acciaio AISI 321, AISI 316Ti. Pressione di esercizio: da 56 a 208 bar – a seconda del diametro.
