È possibile pressare il terminale idraulico CEL per tubo UHP serie leggera, acciaio al carbonio, tipo PMZ111 con bussole standard per tubi termoplastici UHP e quali specifiche di pressatura si applicano?

Sì. Il terminale idraulico CEL per tubo UHP serie leggera, acciaio al carbonio, tipo PMZ111 è progettato specificamente per la pressatura su tubi termoplastici UHP. Presenta una «coda» speciale per tubo termoplastico e filettatura metrica esterna con tenuta su cono a 24° (CEL), e deve essere pressato utilizzando una bussola di pressatura adeguata al tipo di tubo. Specifiche di pressatura: - Utilizzare una bussola di pressatura approvata per l’esatto modello e diametro di tubo termoplastico UHP impiegato; il profilo della bussola deve corrispondere alla linea di riferimento e al rinforzo del tubo. - Seguire le dimensioni di pressatura raccomandate dal produttore del tubo (lunghezza della bussola, set di matrici e diametro/tolleranza di pressatura) per la dimensione specifica del tubo. Il PMZ111 è per la serie leggera (UHP): utilizzare la bussola e il set di matrici idonei a tale serie. - Assicurare il corretto posizionamento: il tubo deve essere completamente inserito sulla coda del PMZ111 affinché la bussola copra l’estremità del tubo e la coda del raccordo secondo le istruzioni del produttore del tubo. - Applicare la forza/il profilo di pressatura specificati dal produttore utilizzando una pressatrice idraulica calibrata per ottenere il diametro di pressatura finale richiesto e una forma esagonale/ovale uniforme come specificato per l’assieme bussola/tubo. - Verificare l’assieme mediante ispezione visiva e, se richiesto, prova di pressione secondo le indicazioni del produttore del tubo e della bussola. In breve: sì, pressare con una bussola di pressatura adeguata allo specifico tubo termoplastico UHP e seguire le dimensioni di pressatura, il set di matrici e le procedure di collaudo del produttore del tubo/della bussola quando si utilizza il terminale idraulico CEL per tubo UHP serie leggera, acciaio al carbonio, tipo PMZ111.

Il terminale idraulico CEL per tubo UHP serie leggera, acciaio al carbonio, tipo PMZ111 è compatibile con pressatrici e matrici alternative?

Il terminale idraulico CEL per tubo UHP serie leggera, acciaio al carbonio, tipo PMZ111 è progettato specificamente per la pressatura su tubi termoplastici UHP mediante una bussola di pressatura adatta a tale tipo di tubo. La sua tenuta si basa su una filettatura metrica esterna e su un cono a 24°, e presenta una coda speciale per tubo termoplastico. Poiché la corretta tenuta e l’integrità meccanica dipendono dalla corrispondenza della geometria della bussola, del profilo di pressatura e della forza della macchina, il PMZ111 potrebbe non essere compatibile con pressatrici e matrici alternative qualsiasi. La compatibilità è possibile solo se la macchina e il set di matrici alternativi producono lo stesso diametro, profilo e pressione di pressatura della specifica originale per il tubo termoplastico UHP e per la bussola destinati al PMZ111. Verificare con il produttore del tubo/della bussola o con il fornitore della macchina ed eseguire prove di validazione prima dell’uso.

Il terminale idraulico CEL per tubo UHP serie leggera, acciaio al carbonio, tipo PMZ111 richiede un materiale o uno spessore specifico della bussola di pressatura?

No. Il terminale idraulico CEL per tubo UHP serie leggera, acciaio al carbonio, tipo PMZ111 non impone un materiale o uno spessore unico della bussola di pressatura nella sua descrizione. È progettato per la pressatura su tubi termoplastici UHP mediante una bussola di pressatura adatta al tipo di tubo. Ciò significa che occorre selezionare una bussola di pressatura il cui materiale, diametro e spessore della parete siano specificati dal produttore del tubo (o dal fornitore della bussola di pressatura) per quel particolare tubo termoplastico UHP e per quel processo di pressatura. Utilizzare una bussola compatibile con la costruzione del tubo e idonea alla pressione di esercizio; seguire il materiale della bussola raccomandato dal produttore del tubo (comunemente acciaio, acciaio inossidabile o acciaio zincato), le dimensioni e le specifiche di pressatura per garantire una pressatura corretta e a tenuta stagna con il terminale idraulico CEL per tubo UHP serie leggera, acciaio al carbonio, tipo PMZ111.

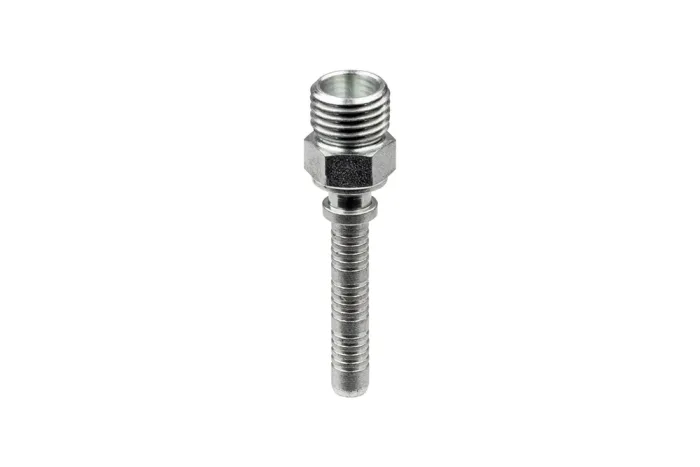

Terminale idraulico CEL per tubo UHP serie leggera, acciaio al carbonio, tipo PMZ111

Tubi e raccordi termoplastici UHP, Tutti i prodotti/

Additional information

Materiale	CS – acciaio (ghisa)

Terminale idraulico (tipo P – con «codolo» speciale per tubo termoplastico) con filettatura maschio metrica, tenuta su cono 24° (CEL), serie leggera. Progettato per la pressatura su tubi termoplastici UHP mediante bussola di pressatura adatta al tipo di tubo. Materiale: acciaio al carbonio, zincato.

Elenco delle varianti di prodotto

Codice articolo	Nome variante prodotto	DN	BAR	Disponibilità	Prezzo	Quantità	Azioni	Catalogo
TI-PMZ111-14-04-TO	Terminale filettato esterno M14x1,5, tubo termoplastico 1/4", 24°, leggero, CEL	6	800	In stock	0 zł		Richiesta
TI-PMZ111-18-06-TO	Terminale filettato esterno M18x1,5, tubo termoplastico 3/8", 24°, leggero, CEL	10	800	In stock	0 zł		Richiesta

Hai bisogno di una quantità maggiore di prodotti o di un'offerta personalizzata?

Chiamaci: +39 348 811 3340 o scrivici: m.ceriani@tubes-international.com

INVIA RICHIESTA

Terminale idraulico (tipo P – con «codolo» speciale per tubo termoplastico) con filettatura maschio metrica, tenuta su cono 24° (CEL), serie leggera. Progettato per la pressatura su tubi termoplastici UHP mediante bussola di pressatura adatta al tipo di tubo. Materiale: acciaio al carbonio, zincato.

Additional information

Materiale	CS – acciaio (ghisa)
