Manometri UHP in acciaio inox (campo da 0 a 4000 bar)

I manometri UHP sono progettati per applicazioni ad alta pressione fino a 4000 bar, a seconda del tipo di dispositivo. Tubes International offre un’ampia selezione di manometri, inclusi manometri UHP riempiti con olio siliconico e manometri UHP riempiti con glicerina. Sia i manometri riempiti con olio siliconico che quelli riempiti con glicerina sono realizzati in conformità alla norma EN837-1.

Informazioni tecniche

Informazioni tecniche

Diametro quadrante: 63 mm, 100 mm, 150 mm
Campo di pressione: 0÷1000 bar, 0÷1600 bar
Classe di precisione: 1,6 o 1,0
Temp. ambiente: da -40°C fino a +65°C
Temp. fluido: max. +65°C
Materiale cassa: acciaio inox
Finestra: policarbonato (63 mm), vetro temperato (100, 150 mm)
Materiale attacco: acciaio inox AISI316L
Meccanismo: acciaio inox
Riempimento: olio siliconico

Manometri alta pressione serie MGS18

I manometri serie MGS18, riempiti con olio siliconico, sono destinati ad applicazioni ad alta pressione e sono prodotti in conformità alla norma EN837-1 e alle specifiche di sicurezza: S2 (per manometri con diametro 63 mm) e S1 (per manometri con diametro 100 mm e 150 mm). Questi manometri sono progettati per l’uso nell’industria chimica e petrolchimica, nelle centrali elettriche convenzionali e per la misurazione della pressione di gas e fluidi liquidi non cristallizzanti a bassa viscosità.

Versioni: attacco inferiore BSP, attacco inferiore NPT, attacco posteriore centrale BSP, attacco posteriore centrale NPT, attacco posteriore eccentrico NPT.

Vantaggi del riempimento del manometro con olio siliconico:

oscillazione ridotta della lancetta,
usura ridotta dei componenti mobili del meccanismo in presenza di pulsazioni o vibrazioni di pressione,
protezione da condensa e atmosfera corrosiva, che possono formarsi all’interno del manometro e danneggiare le sue parti interne.

Applicazione

I manometri MGS18 sono utilizzati in gruppi di potenza, pompe, impianti di trattamento acqua, presse, sovralimentatori, turbine, motori Diesel, sistemi chimici, petrolchimici e di raffreddamento, nonché su macchine e dispositivi in cui sono presenti pressioni pulsanti o vibrazioni meccaniche.

Nota

Il campo di misura deve essere scelto in base alla pressione di esercizio, in modo che:

la pressione costante o lentamente variabile non superi il 75% del campo,
la pressione pulsante non superi il 66% del campo,
gli impulsi di pressione non superino il campo massimo.

Per la scelta del manometro per la misurazione della pressione dei gas di saldatura (ossigeno, acetilene), si prega di contattare Tubes International.

Informazioni tecniche

Informazioni tecniche

Diametro quadrante: 100 mm, 150 mm
Campo di pressione: 0÷2500 bar, 0÷3000 bar, 0÷4000 bar
Classe di precisione: 1,0
Temp. ambiente: da -40°C fino a +65°C
Temp. fluido: max. +65°C
Materiale cassa: acciaio inox
Finestra: vetro di sicurezza
Materiale attacco: acciaio inox AISI316L
Meccanismo: acciaio inox
Riempimento: olio siliconico

Manometri alta pressione serie MGS22

I manometri serie MGS22, riempiti con olio siliconico, sono destinati ad applicazioni ad alta pressione, con attacchi HP speciali. Realizzati in conformità alla norma EN837-1 e alle specifiche di sicurezza S2. Progettati per l’uso nell’industria chimica e petrolchimica, nelle centrali elettriche convenzionali e per la misurazione della pressione di gas e fluidi liquidi non cristallizzanti a bassa viscosità.

Versioni: attacco inferiore UNF (per tubo HP 1/4″), attacco inferiore M (per tubo HP 1/4″), attacco inferiore UNF LH.

Vantaggi del riempimento del manometro con olio siliconico:

oscillazione ridotta della lancetta,
usura ridotta dei componenti mobili del meccanismo in presenza di pulsazioni o vibrazioni di pressione,
protezione da condensa e atmosfera corrosiva, che possono formarsi all’interno del manometro danneggiando le sue parti interne.

Applicazione

Utilizzati principalmente per il servizio di taglio a getto d’acqua o pulizia a getto d’acqua di diversi materiali, ad esempio su macchine da taglio ad acqua, pompe e turbine idrauliche.

Nota

Il campo di misura deve essere scelto in base alla pressione di esercizio, in modo che:

la pressione costante o lentamente variabile non superi il 75% del campo,
la pressione pulsante non superi il 66% del campo,
gli impulsi di pressione non superino il campo massimo.

Per la scelta del manometro per la misurazione della pressione dei gas di saldatura (ossigeno, acetilene), si prega di contattare Tubes International.

Informazioni tecniche

Informazioni tecniche

Diametro quadrante: 63 mm, 100 mm, 150 mm
Campo di pressione: 0÷1000 bar, 0÷1600 bar, 0÷2060 bar
Classe di precisione: 1,6 o 1,0
Temp. ambiente: da -15°C fino a +65°C
Temp. fluido: max. +65°C
Materiale cassa: acciaio AISI 316 o AISI 304
Finestra: Plexiglas
Materiale attacco: acciaio inox
Meccanismo: acciaio inox
Riempimento: glicerina

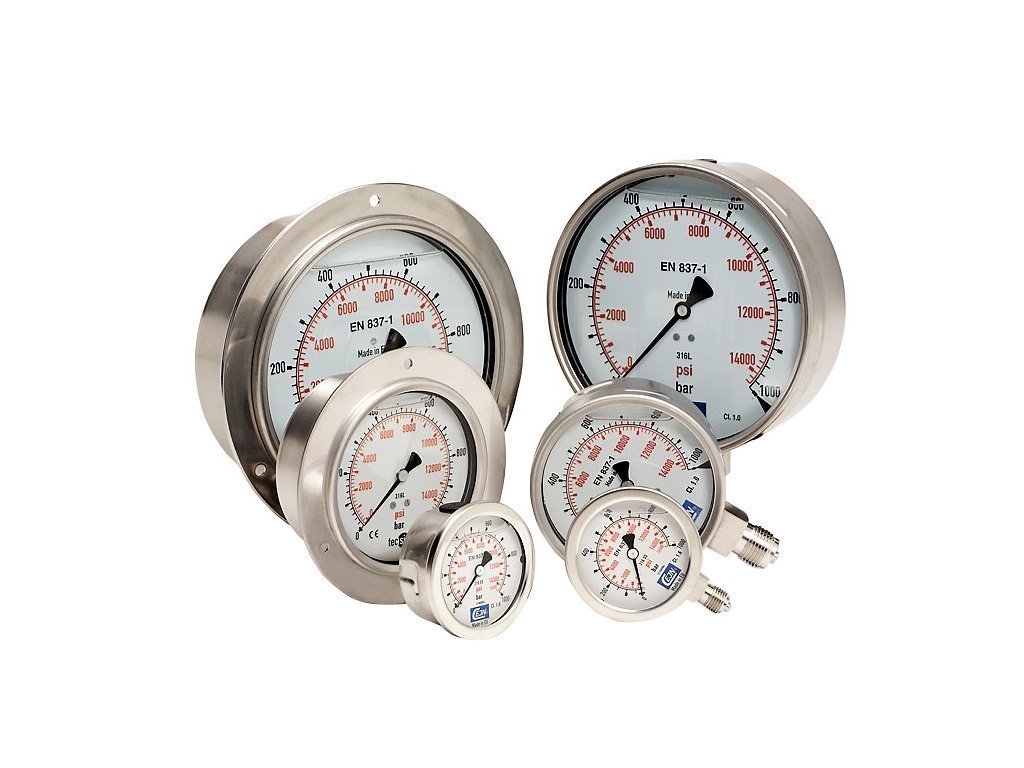

Manometri alta pressione CEJN serie 940

I manometri CEJN serie 940 sono riempiti di glicerina per applicazioni ad alta pressione e prodotti in conformità alla norma EN837-1. La scala di misura è indicata in bar e PSI. Il manometro è disponibile con attacco inferiore o posteriore. I manometri con attacco posteriore sono predisposti per il montaggio a pannello. Possono essere collegati tramite blocchi di distribuzione CEJN.

Vantaggi del riempimento del manometro con glicerina:

riduzione dell’oscillazione dell’indice,
riduzione dell’usura dei componenti mobili del meccanismo in presenza di pulsazioni o vibrazioni di pressione,
protezione dalla condensa e da atmosfere corrosive che possono formarsi all’interno del manometro danneggiandone le parti interne.

Nota

Il campo di misura deve essere scelto in base alla pressione di esercizio, in modo che:

la pressione costante o lentamente variabile non superi il 75% del campo,
la pressione pulsante non superi il 60% del campo,
gli impulsi di pressione non superino il campo massimo.

Per la scelta del manometro per la misurazione della pressione dei gas di saldatura (ossigeno, acetilene), si prega di contattare Tubes International.
