Compensatori di dilatazione a camera

Una delle maggiori sfide nella progettazione dei compensatori consiste nel trovare una soluzione ai problemi che si verificano nelle linee di produzione che trasportano sostanze ad alta viscosità, come asfalto, catrame, prodotti chimici, ecc. A causa della natura di queste sostanze e della costruzione a soffietto, il flusso del mezzo attraverso il compensatore è notevolmente limitato. Tali sostanze possono causare sedimentazione e accumulo nelle ondulazioni del compensatore, ostacolando il flusso e, nel peggiore dei casi, ostruendo completamente la linea. In questi casi, l’aumento della temperatura del mezzo (riscaldamento del mezzo) può portare a una significativa riduzione o addirittura eliminare completamente tali problemi.

Aumento della fluidità tramite riscaldamento del mezzo, protezione contro l’occlusione delle tubazioni
Compensazione degli spostamenti dovuti a variazioni di temperatura
Compensazione degli spostamenti dovuti ad assestamento dell’edificio
Montaggio facilitato delle tubazioni
Riduzione del rumore
Compensatori di dilatazione su misura

I compensatori di dilatazione a camera sono disponibili in molteplici versioni, tra cui compensatori flangiati o con estremità da saldare. Possono essere realizzati in diversi tipi di acciaio, a seconda della temperatura di esercizio, delle proprietà corrosive del mezzo e di altri requisiti tecnologici. La progettazione del compensatore viene inoltre adattata per resistere alle condizioni ambientali esterne.

Il compensatore di dilatazione a camera rappresenta una soluzione unica e non standard, progettata ogni volta su misura in base ai requisiti tecnici e alle specifiche dettagliate del Cliente.

Applicazione

Condotte per il trasporto di sostanze ad alta viscosità come asfalto, catrame, prodotti chimici

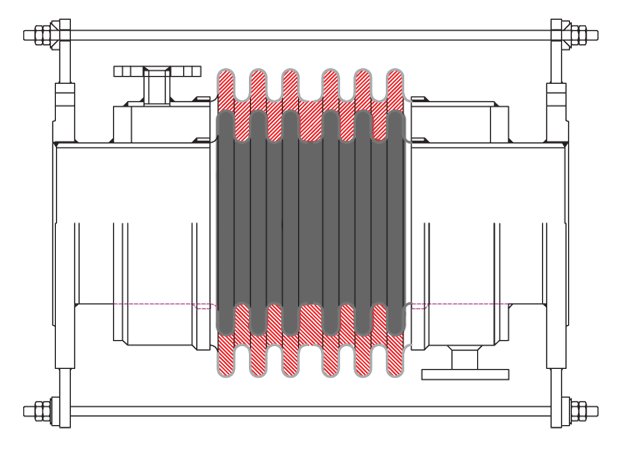

Struttura di un compensatore di dilatazione a camera

Soffietto esterno

Compensatore a camera - spazio tra i soffietti

Spazio tra i soffietti – circolazione di un fluido riscaldante a temperatura molto più elevata (es. olio, acqua, vapore).

Soffietto interno – passaggio del mezzo principale

Un compensatore di dilatazione a camera è composto da due soffietti disposti uno dentro l’altro: soffietto interno – di diametro minore e soffietto esterno – di diametro maggiore. La camera formata tra di essi consente la circolazione di un fluido riscaldante a temperatura più elevata (es. olio, acqua, vapore), che riscalda il soffietto interno attraverso cui passa il mezzo principale.
