Morsetto in acciaio di alta qualità, robusto, a due pezzi, per carichi dinamici elevati, dotato di rivestimento antivibrante DÄMMGULAST® e due bulloni di bloccaggio fissati con rondelle in plastica per evitare che scivolino durante il serraggio. I bulloni consentono una certa regolazione per adattarsi a maggiori variazioni del diametro del tubo. Il rivestimento antivibrante con striscia identificativa gialla (miglioramento medio del livello sonoro fino a 22 dB(A)) è realizzato in gomma EPDM resistente all’acqua, all’abrasione, alle variazioni di temperatura e all’invecchiamento. Una testa combinata con filettatura M8/M10 è saldata su una parte del morsetto. Il morsetto è progettato per l’installazione di tutti i tipi di tubi: acciaio, ghisa, rame, plastica, sia in posizione verticale che orizzontale o sospesa. Una soluzione collaudata per impianti idraulici, per il montaggio di sistemi di riscaldamento, gas, ventilazione e condizionamento, in edifici residenziali e industriali.
Disponibile in acciaio al carbonio zincato (W1), acciaio AISI 304 (W4) e acciaio AISI 316 (W5).
Il morsetto è stato insignito del marchio di qualità „Gütezeichen Rohrbefestigung“ fino alle dimensioni ≤ 200 mm ed è soggetto a monitoraggio secondo RAL-GZ 655-B. I prodotti con marchio di qualità RAL devono soddisfare integralmente i rigorosi requisiti conformi agli standard contenuti in RAL-GZ 655. Il morsetto è stato testato per la resistenza al fuoco fino alle dimensioni ≤ 170 mm (RAL-GZ 656).

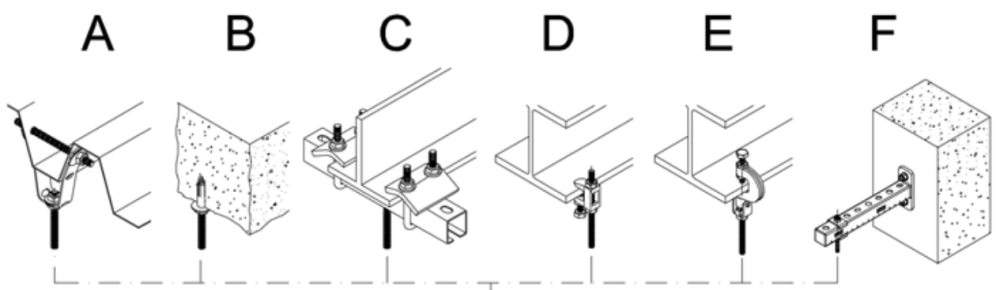

Metodi di montaggio del morsetto:
Tubes International offre anche un’ampia gamma di opzioni per il montaggio dei morsetti. Per ulteriori informazioni sulla soluzione più adatta alla Sua applicazione contatti Tubes International.
A – montaggio con staffa trapezoidale su lamiera trapezoidale;
B – montaggio diretto sul materiale;
C – montaggio su travi in acciaio senza saldatura o foratura;
D – montaggio con morsetto fisso su travi in acciaio;
E – montaggio con morsetto girevole su travi in acciaio;
F – montaggio su bracci a sbalzo.

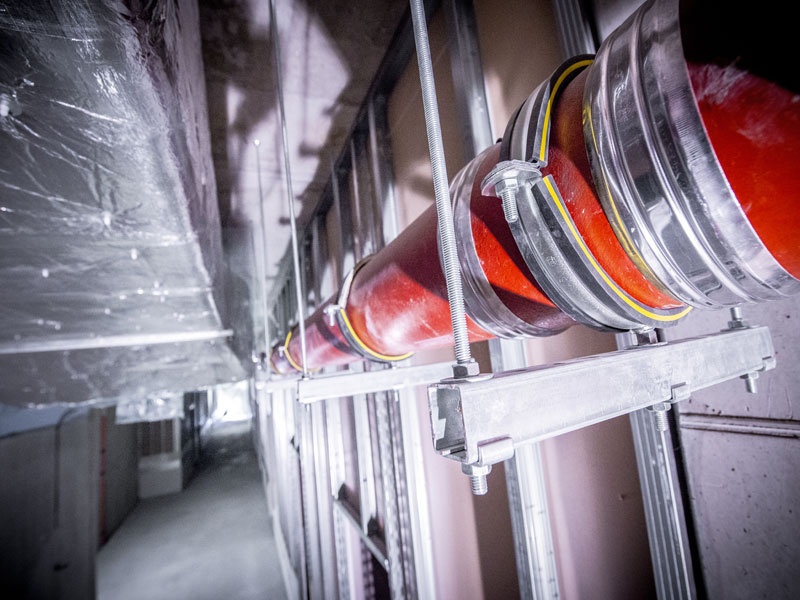

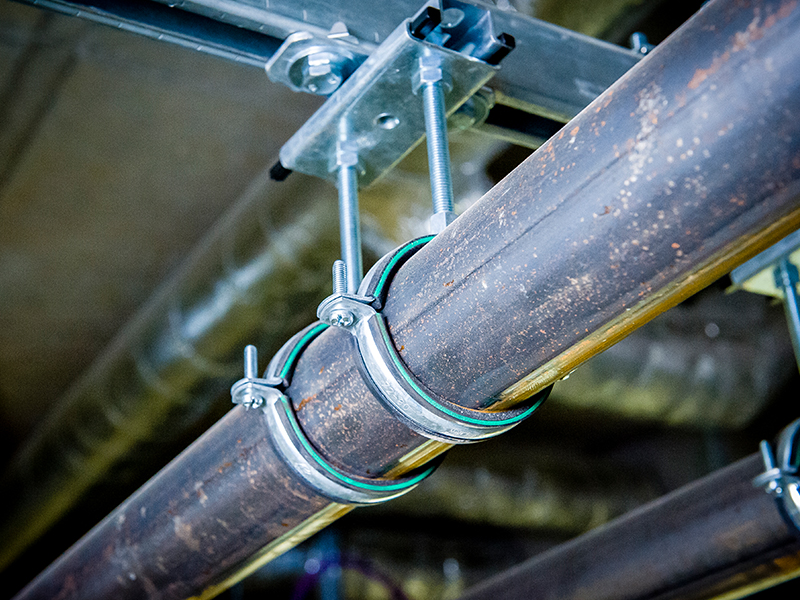

Esempi di applicazione dei morsetti per tubi DÄMMGULAST®:
